真实场景与截图封面验证报告

场景保存截图封面及列表按创建时间倒序的功能已实施。本报告记录使用现有模型创建真实场景、保存当前三维视口封面及异常回退的实际验证结果。

2026-09-05 · http://127.0.0.1:6180 · Microsoft Edge · 教员

狐狸场景验证更正：撤回原完整通过结论

测试结论更正： 用户指出狐狸没有出现在场景中，经复现确认属实。原报告的 7/7 仅证明引用、保存、封面上传和发布等链路，漏掉了模型真正可见的视觉检查，因此撤回原“完整 E2E 通过”结论。下列修复后证据增加了真实画面和像素差异验证。

原结论与漏验

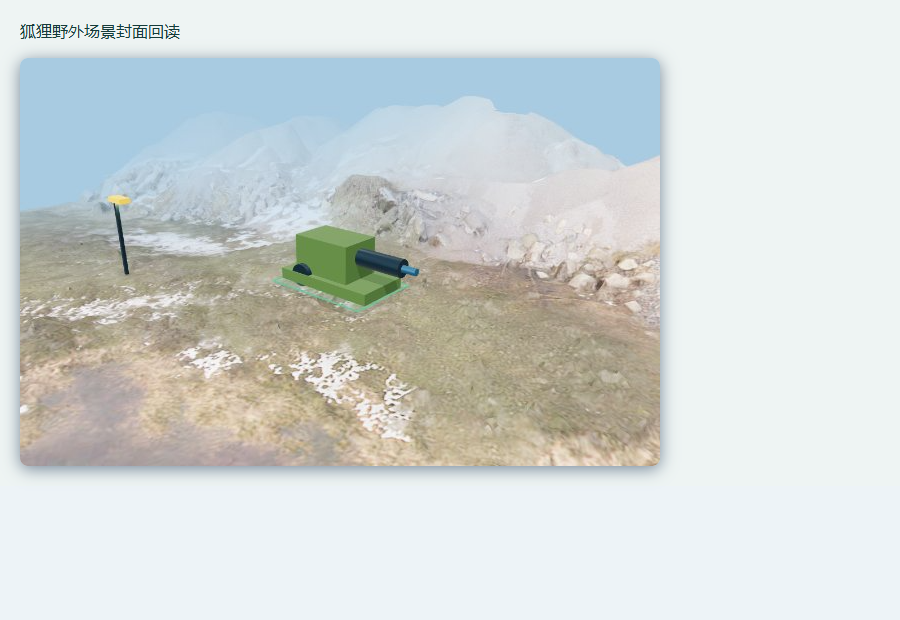

原狐狸检查把对象树存在 fox、模型依赖有效以及接口返回成功当作模型已加载可见；旧截图实际没有显示狐狸。两项旧狐狸证据标记为已更正历史记录并移出当前通过率，原文件继续保留用于追溯。

根因

计算蒙皮模型包围盒前没有同步骨骼矩阵，得到失真的尺寸。
适配场景尺寸时使用 setScalar 覆盖模型已有的归一化缩放；两者叠加将狐狸放大到约 1000 个场景单位，使模型超出视锥。

修复内容

同步蒙皮矩阵后计算真实包围盒，并保留已有归一化缩放进行相对缩放；新导入模型与已保存模型均使用修正后的尺寸处理。
修复场景 160 的狐狸比例和默认镜头，保存并发布为版本 208；重新生成服务器 JPEG 封面资产 2084。狐狸包围盒约为 0.966 × 2.812 × 6 个场景单位。
同样复核并修正场景 159，保存并发布为版本 209，重新生成服务器 JPEG 封面资产 2087。未修改模型发布版本或数据库表结构。

修复后验证

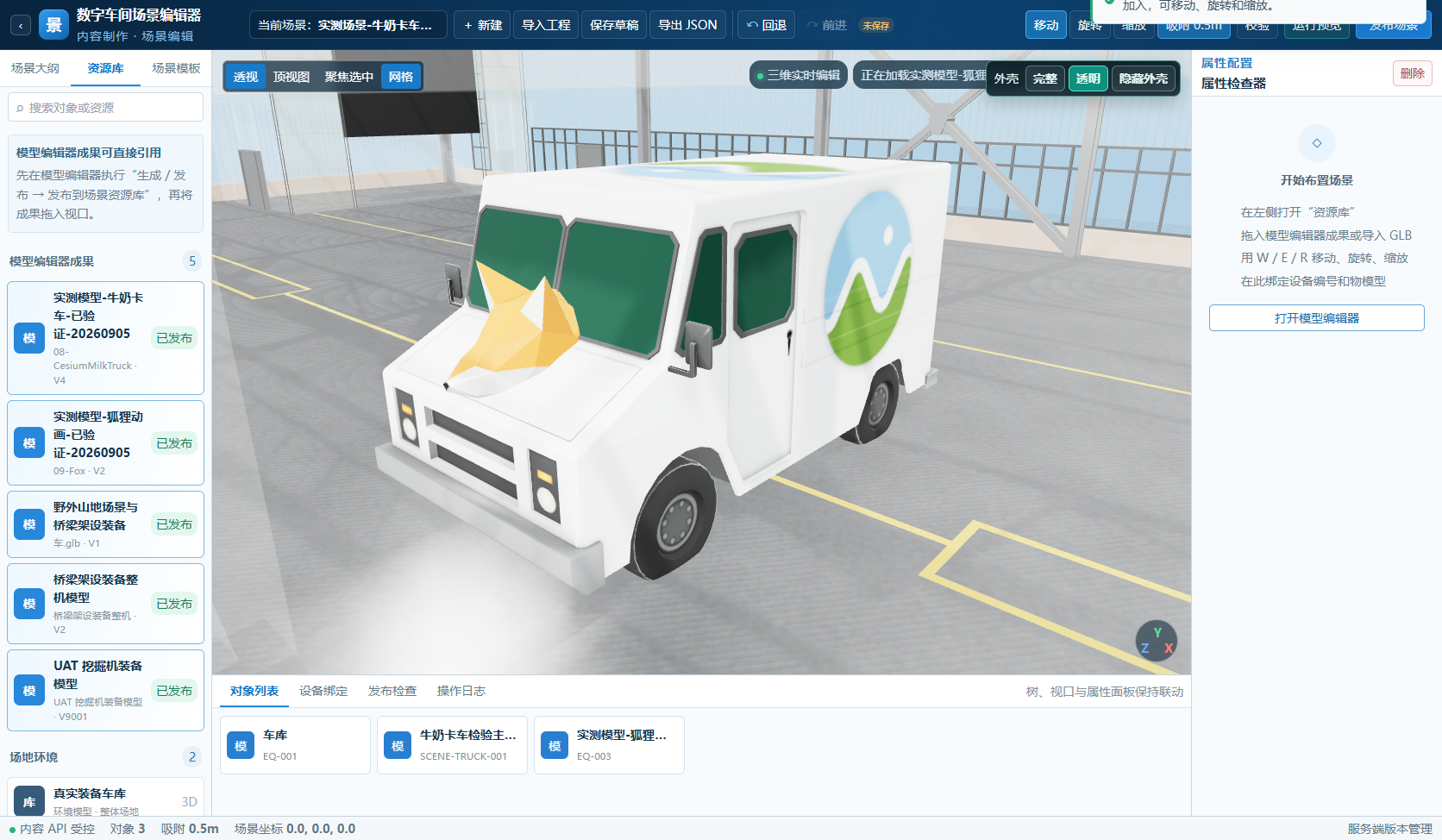

真实 UI 从资源库新增狐狸后立即可见，最长边为 6；该新增操作仅在隔离浏览器会话中测试，未保存、无写请求。
两个场景修改、保存、发布后，通过独立新浏览器会话重新打开，使用保存的默认镜头验证；没有未完成模型加载，也没有产生写请求。
关闭模型投影后，对同一画面中模型显示与隐藏的像素进行比较：320 × 180 采样中狐狸改变 4472 像素、牛奶卡车改变 7515 像素，均超过 500 像素阈值。截图中可直接辨认狐狸与卡车。
牛奶卡车默认镜头下部分车身被场景立柱遮挡，但模型确实可见；报告保留这一限制。
最终列表显示狐狸在卡车之前，虽然卡车更新于 19:32、狐狸更新于 19:31，确认排序依据仍为创建时间。

下方标为“历史记录（已更正）”的检查及截图保留用于追溯，不计入当前通过率，也不作为狐狸已经可见的证据。

当前证据项通过 7 / 7；失败 0；其他或未标注 0；已更正历史记录 2；已校验图片文件 22。

保留场景与封面证据

实测场景-牛奶卡车检验区-20260905

场景 159；状态 PUBLISHED；当前版本 209；引用模型 156 / 发布版本 204。

封面持久化与项目证据

{
  "id": "159",
  "name": "实测场景-牛奶卡车检验区-20260905",
  "modelId": "156",
  "modelVersionId": "204",
  "finalStatus": "PUBLISHED",
  "finalVersionId": "209",
  "cover": {
    "image": "screenshots/24-truck-final-cover.jpg",
    "width": 640,
    "height": 408,
    "sizeBytes": 32937,
    "assetId": "2087",
    "versionId": "209",
    "mimeType": "image/jpeg",
    "sha256": "e103a473b74f3809365890296180c42f6c37a8005f2fd4c27fb64c437c245786",
    "storageUri": "fsvc://unreal-tran/image/2026/09/05/d29810b273d75e43dff07622424f333f.jpg"
  }
}

实测场景-狐狸野外训练区-20260905

场景 160；状态 PUBLISHED；当前版本 208；引用模型 157 / 发布版本 201。

封面持久化与项目证据

{
  "id": "160",
  "name": "实测场景-狐狸野外训练区-20260905",
  "modelId": "157",
  "modelVersionId": "201",
  "finalStatus": "PUBLISHED",
  "finalVersionId": "208",
  "cover": {
    "image": "screenshots/22-fox-final-cover.jpg",
    "width": 640,
    "height": 408,
    "sizeBytes": 45706,
    "assetId": "2084",
    "versionId": "208",
    "mimeType": "image/jpeg",
    "sha256": "1b6e4d1eb6e65ccc15ba820a8ae4bd40ab1bee900cf91d4ec3db9af82153618d",
    "storageUri": "fsvc://unreal-tran/image/2026/09/05/c176d359087fc9bea4235e43dd43a691.jpg"
  }
}

最终列表与创建时间倒序

逐项验证记录

通过数仅统计未被更正且 status 明确为 PASS 的当前证据项；历史记录单独标注。checks 不重复累加。预期故障响应不等于用例失败，缺少状态不推断通过。图片文件存在校验不等于视觉内容验证。

序号	检查项	结果	图片
1	创建牛奶卡车检验区场景	PASS	图片 1
2	牛奶卡车场景保存并回读封面	PASS	图片 1 · 图片 2 · 图片 3 · 图片 4
3	牛奶卡车场景刷新恢复并发布	PASS	图片 1 · 图片 2
4	狐狸野外场景保存并锁定已发布模型版本	历史记录（已更正）	图片 1 · 图片 2 · 图片 3 · 图片 4
5	场景封面上传失败保留原封面	PASS	图片 1
6	狐狸野外场景刷新恢复并发布	历史记录（已更正）	图片 1 · 图片 2
7	场景列表创建时间倒序与封面展示	PASS	图片 1
8	修复后狐狸新增导入、保存发布与刷新可见性	PASS	图片 1 · 图片 2 · 图片 3 · 图片 4
9	修复后牛奶卡车保存发布与刷新可见性	PASS	图片 1 · 图片 2 · 图片 3

1. 创建牛奶卡车检验区场景 · PASS

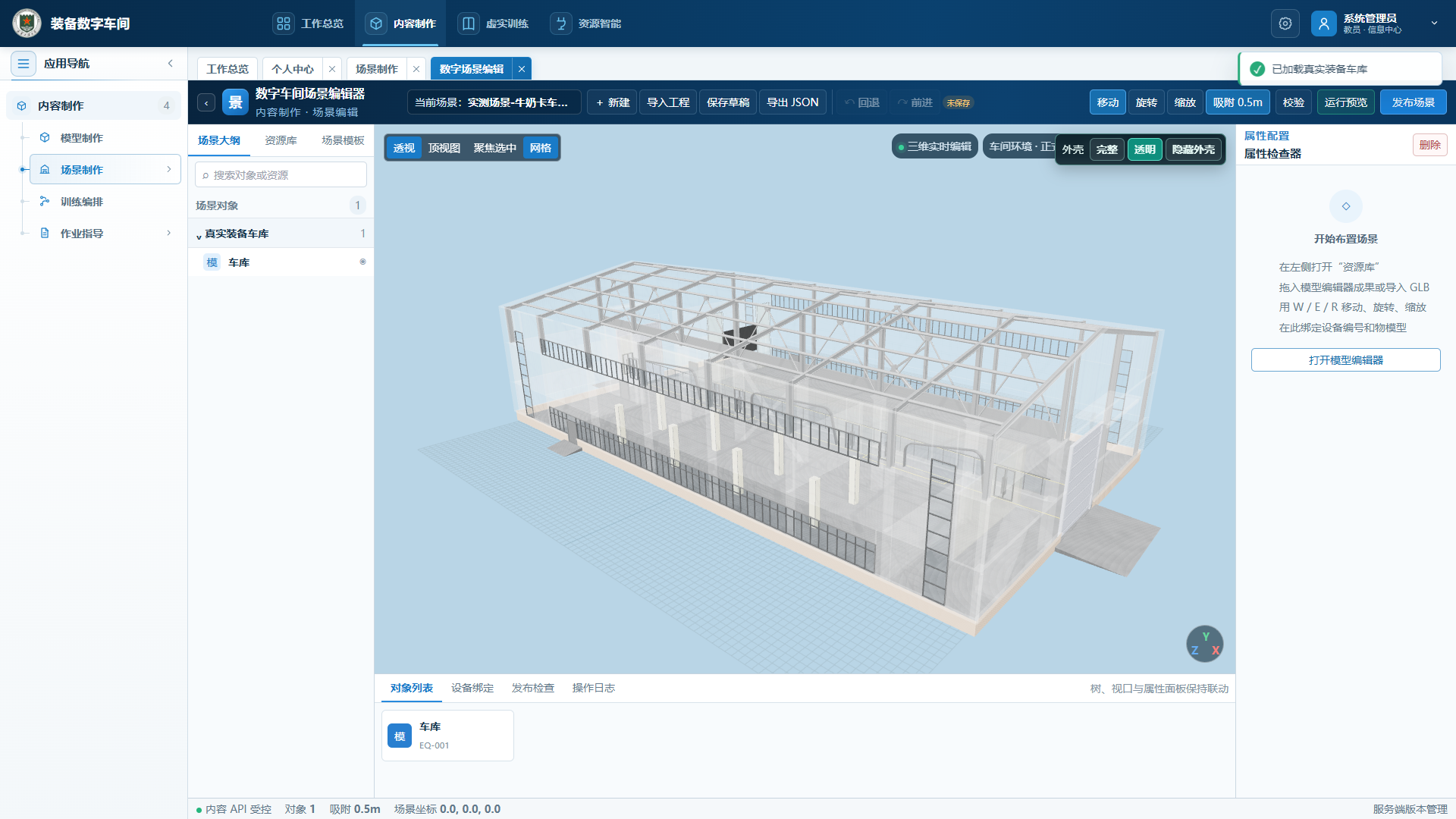

通过列表新建并进入真实场景编辑器
首次加载认证服务短暂503，点击重新加载后成功；原创建记录159复用

2. 牛奶卡车场景保存并回读封面 · PASS

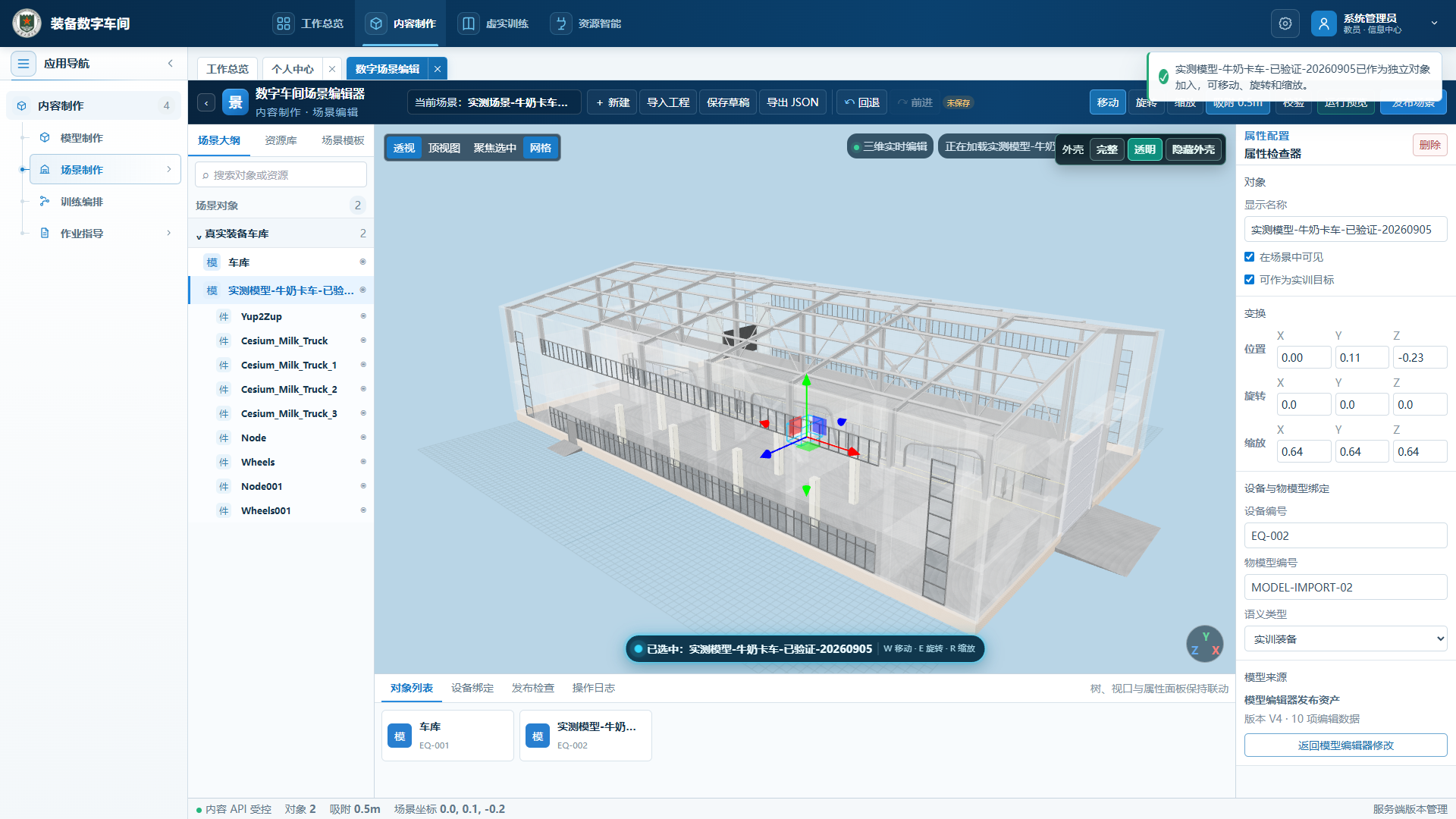

场景资源库双击引用模型 156 的已发布版本 204

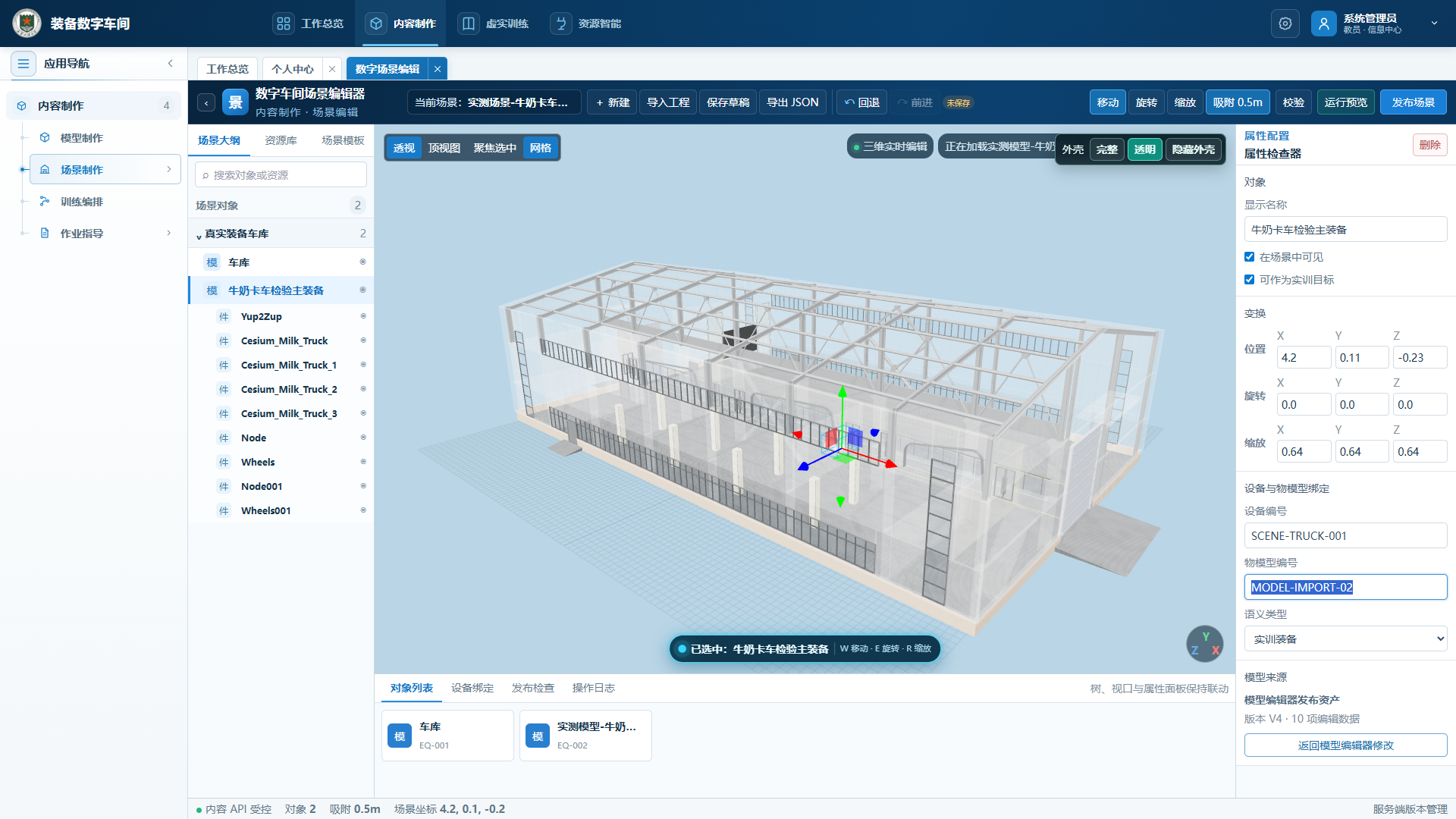

编辑对象坐标与设备绑定后，未保存状态 2.5 秒内无上传或项目写入
保存草稿发出 SCENE_COVER JPEG 上传与同一次项目 PUT

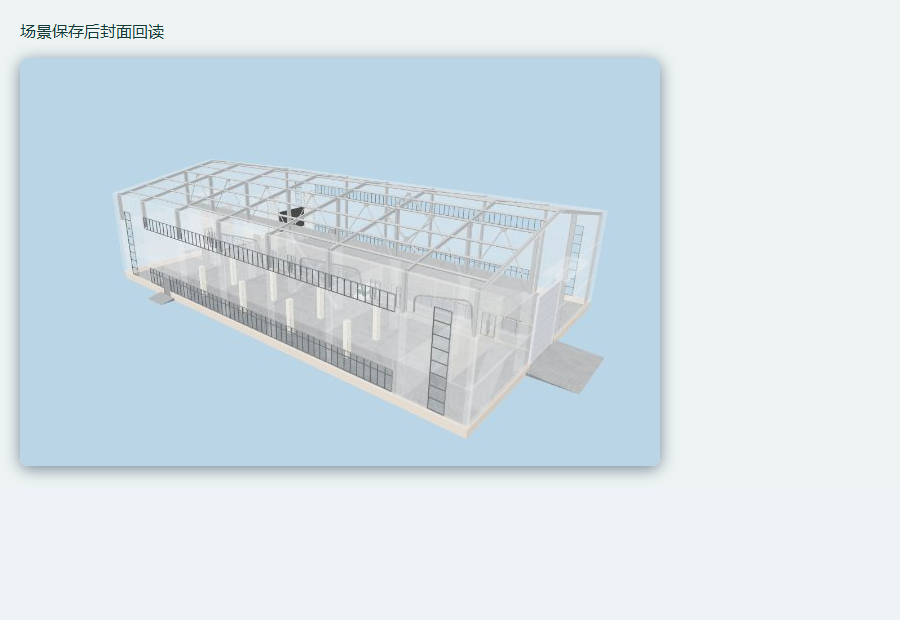

认证访问 /cover 返回 JPEG，封面尺寸 640×408，列表可用的 coverUri 已写入

3. 牛奶卡车场景刷新恢复并发布 · PASS

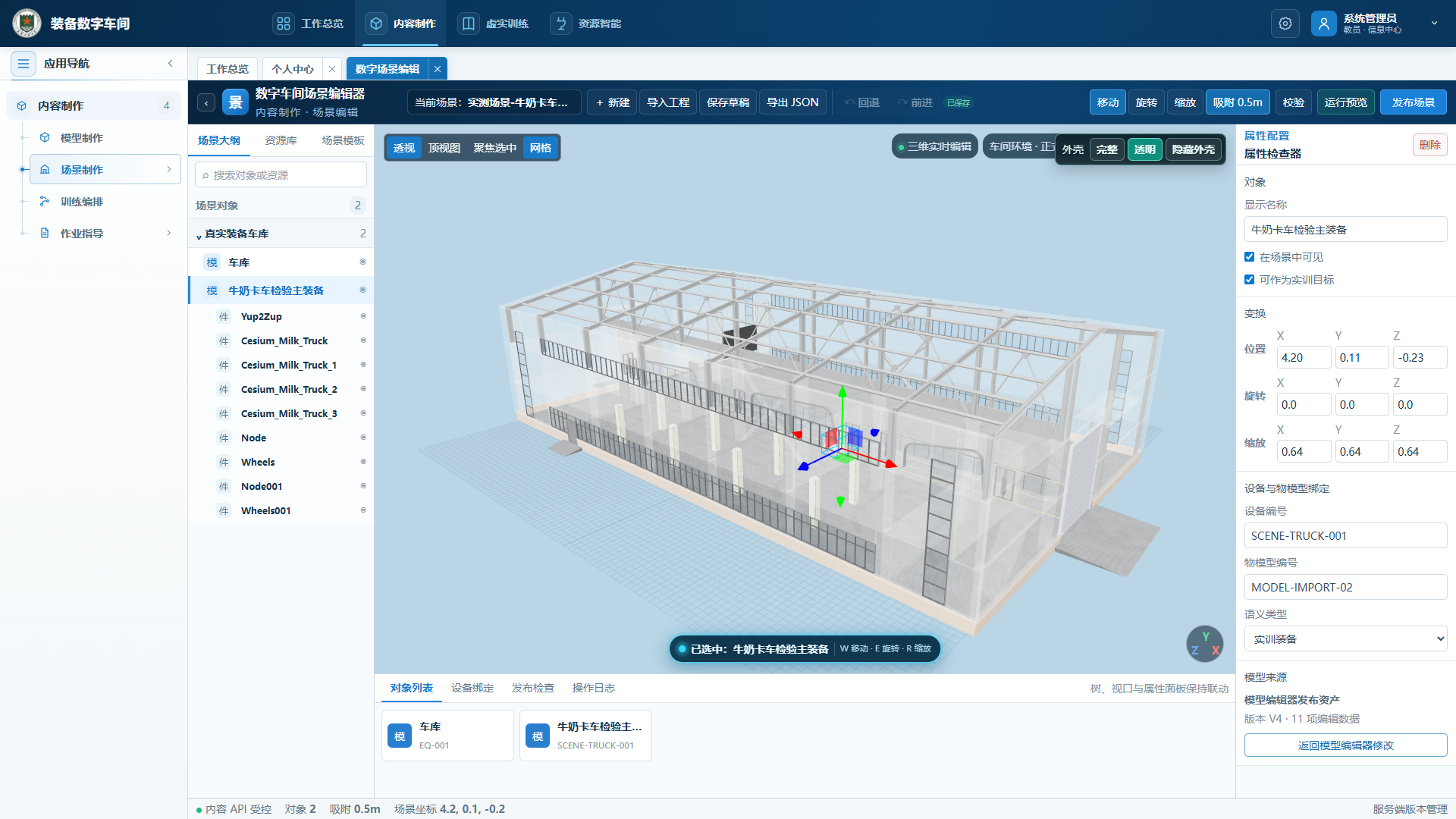

整页刷新后模型 156/版本 204、对象名称、X=4.2 和设备编号均恢复
发布前校验 8 项全部通过

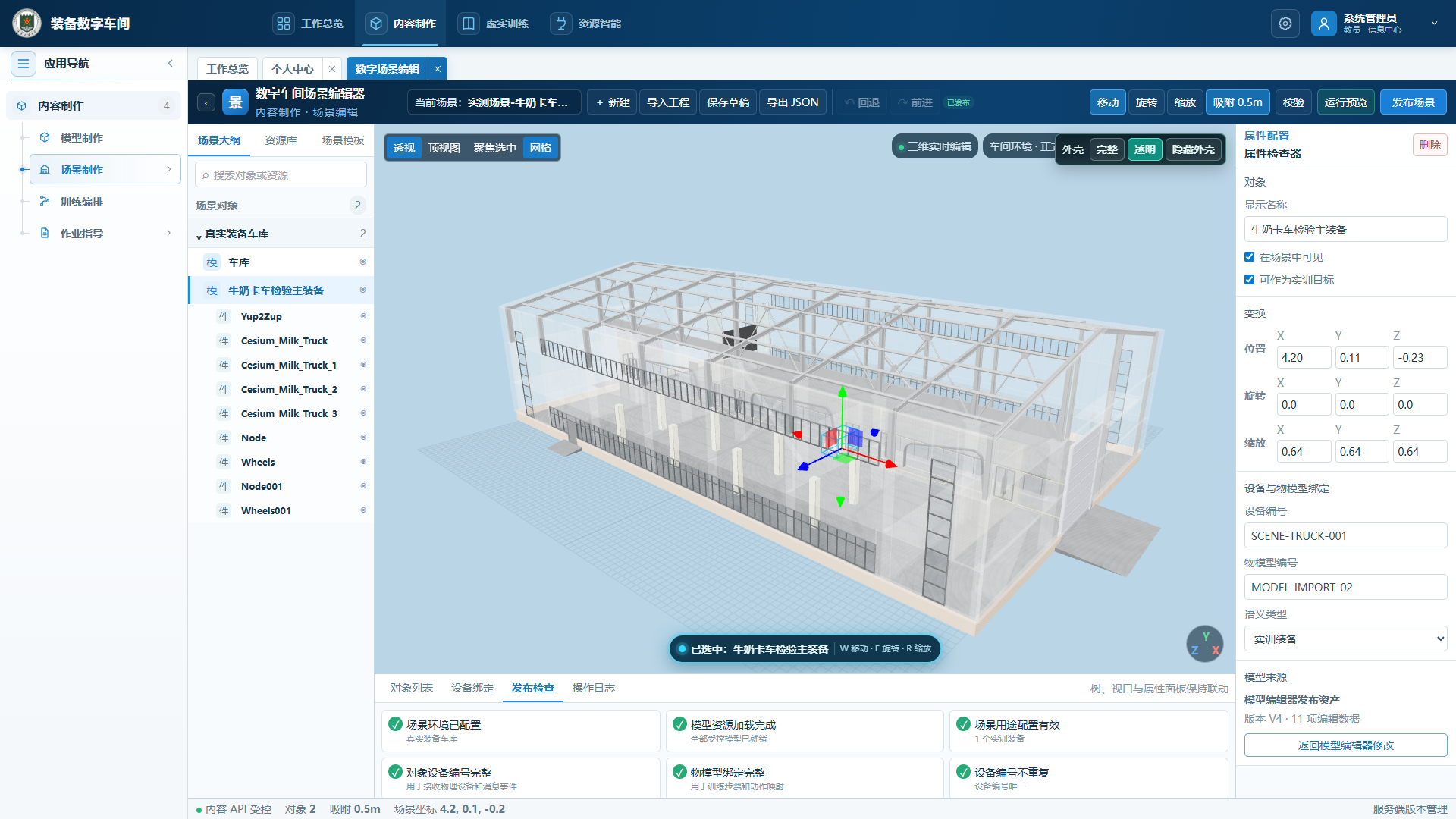

发布动作先成功保存再成功发布，最终状态为 PUBLISHED

检查详情

{
  "details": {
    "total": 8,
    "warnings": 0,
    "text": "✓\n场景环境已配置\n真实装备车库\n✓\n模型资源加载完成\n全部受控模型已就绪\n✓\n场景用途配置有效\n1 个实训装备\n✓\n对象设备编号完整\n用于接收物理设备和消息事件\n✓\n物模型绑定完整\n用于训练步骤和动作映射\n✓\n设备编号不重复\n设备编号唯一\n✓\n物模型编号不重复\n物模型编号唯一\n✓\n受控资源引用正常\n2 个导入模型可跨刷新恢复"
  }
}

4. 狐狸野外场景保存并锁定已发布模型版本 · 历史记录（已更正）

切换到真实野外训练场模板并导入模型 157
模型 157 当前草稿版本为 202，但场景严格依赖其已发布版本 201
保存草稿上传 SCENE_COVER JPEG，并在同次项目 PUT 写入 content、依赖和 coverUri
认证回读 /cover 返回 JPEG，尺寸 640×408

检查详情

{
  "superseded": true
}

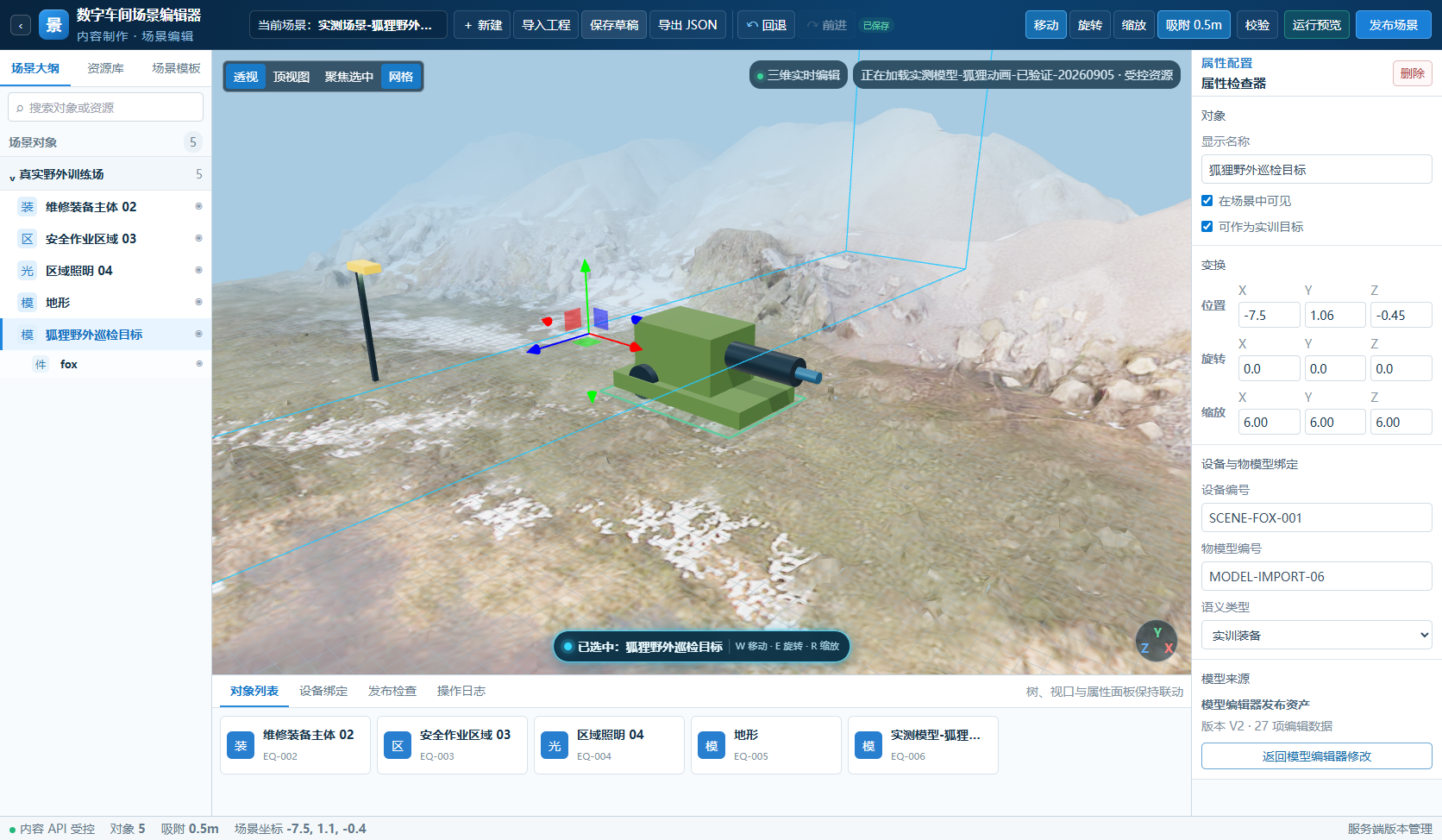

5. 场景封面上传失败保留原封面 · PASS

对 SCENE_COVER 上传实施浏览器网络故障注入
保存请求仍成功，场景内容继续提交
coverUri 保持为保存前的旧值，未产生空封面或错误替换

检查详情

{
  "details": {
    "sceneId": "160",
    "oldCoverUri": "fsvc://unreal-tran/image/2026/09/05/bb1e8717cd2e7ba6ca10f16b817b1ec5.jpg",
    "putRequests": 1
  }
}

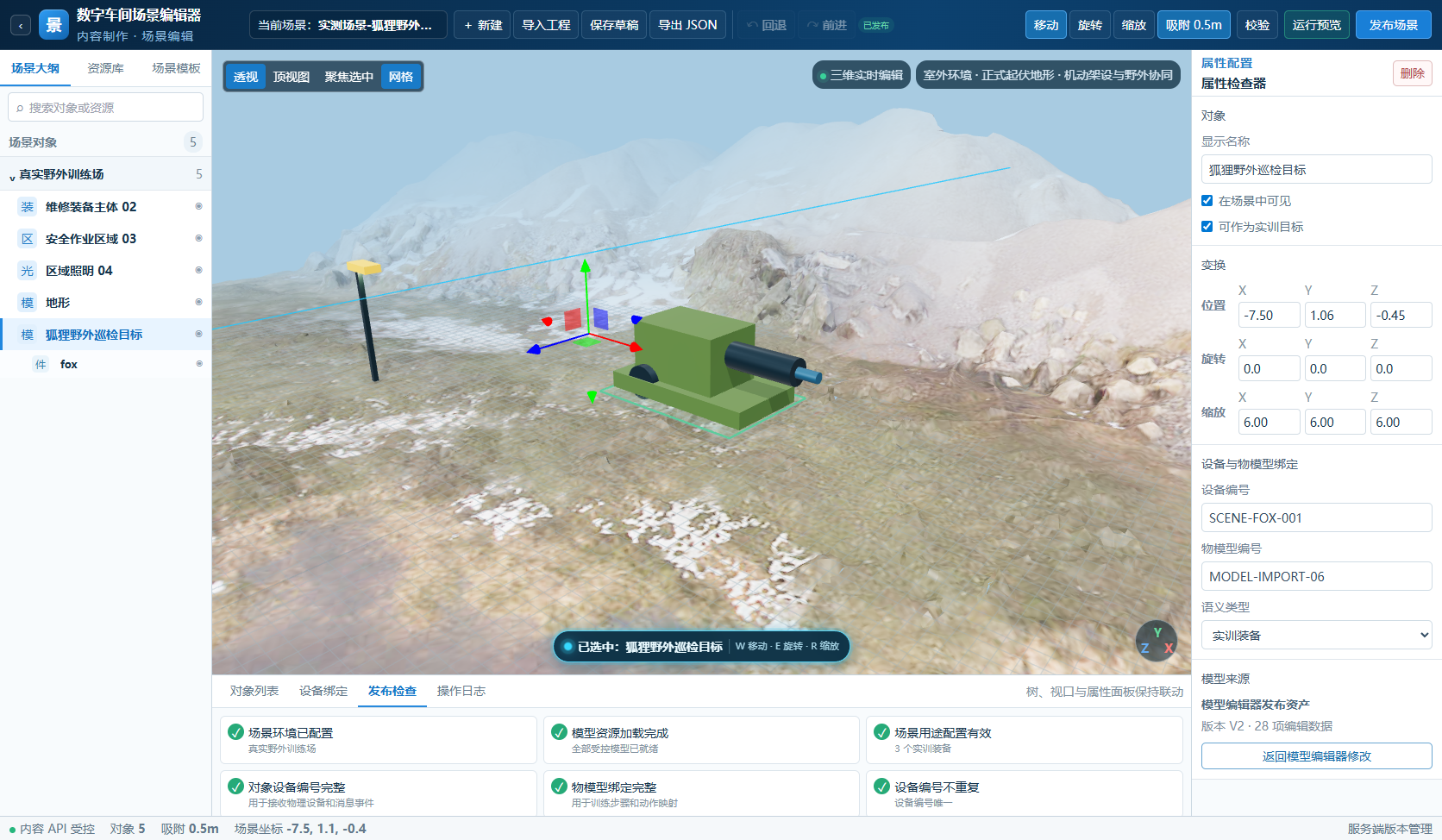

6. 狐狸野外场景刷新恢复并发布 · 历史记录（已更正）

整页刷新后狐狸模型依赖仍为项目 157 的已发布版本 201
封面上传失败后的场景正文编辑 X=-7.5 已恢复
8 项发布校验全部通过，发布时重新保存并成功发布
发布后的 coverUri 有效；保存前封面与发布后封面均由当前场景视图生成

检查详情

{
  "superseded": true,
  "details": {
    "validation": {
      "total": 8,
      "warnings": 0,
      "text": "✓\n场景环境已配置\n真实野外训练场\n✓\n模型资源加载完成\n全部受控模型已就绪\n✓\n场景用途配置有效\n3 个实训装备\n✓\n对象设备编号完整\n用于接收物理设备和消息事件\n✓\n物模型绑定完整\n用于训练步骤和动作映射\n✓\n设备编号不重复\n设备编号唯一\n✓\n物模型编号不重复\n物模型编号唯一\n✓\n受控资源引用正常\n2 个导入模型可跨刷新恢复"
    },
    "coverBeforePublish": "fsvc://unreal-tran/image/2026/09/05/bb1e8717cd2e7ba6ca10f16b817b1ec5.jpg",
    "coverAfterPublish": "fsvc://unreal-tran/image/2026/09/05/62e5d4a05316badb631e252f44ecbec3.jpg"
  }
}

7. 场景列表创建时间倒序与封面展示 · PASS

列表请求默认携带 sort=CREATED_DESC
较晚创建的狐狸野外场景显示在较早创建的牛奶卡车场景之前
卡车于 19:32 更新，晚于狐狸的 19:31，但狐狸仍排在卡车之前，证实没有按更新时间倒序
两条场景均通过受控 /cover 接口展示修复后服务器 JPEG 封面；列表中可辨认狐狸和卡车

检查详情

{
  "details": {
    "foxIndex": 0,
    "truckIndex": 1,
    "rows": [
      {
        "name": "狐狸野外场景",
        "projectId": "160",
        "addTime": 1788605625,
        "updateTime": "2026-09-05T19:31:30",
        "imageIsBlob": true
      },
      {
        "name": "牛奶卡车场景",
        "projectId": "159",
        "addTime": 1788603808,
        "updateTime": "2026-09-05T19:32:28",
        "imageIsBlob": true
      }
    ]
  }
}

8. 修复后狐狸新增导入、保存发布与刷新可见性 · PASS

从真实 UI 资源库新增模型 157 / 已发布版本 201，默认缩放约 0.0361637593，包围盒约 0.966 × 2.812 × 6，狐狸在视口中可见；该临时新增未保存、无写请求

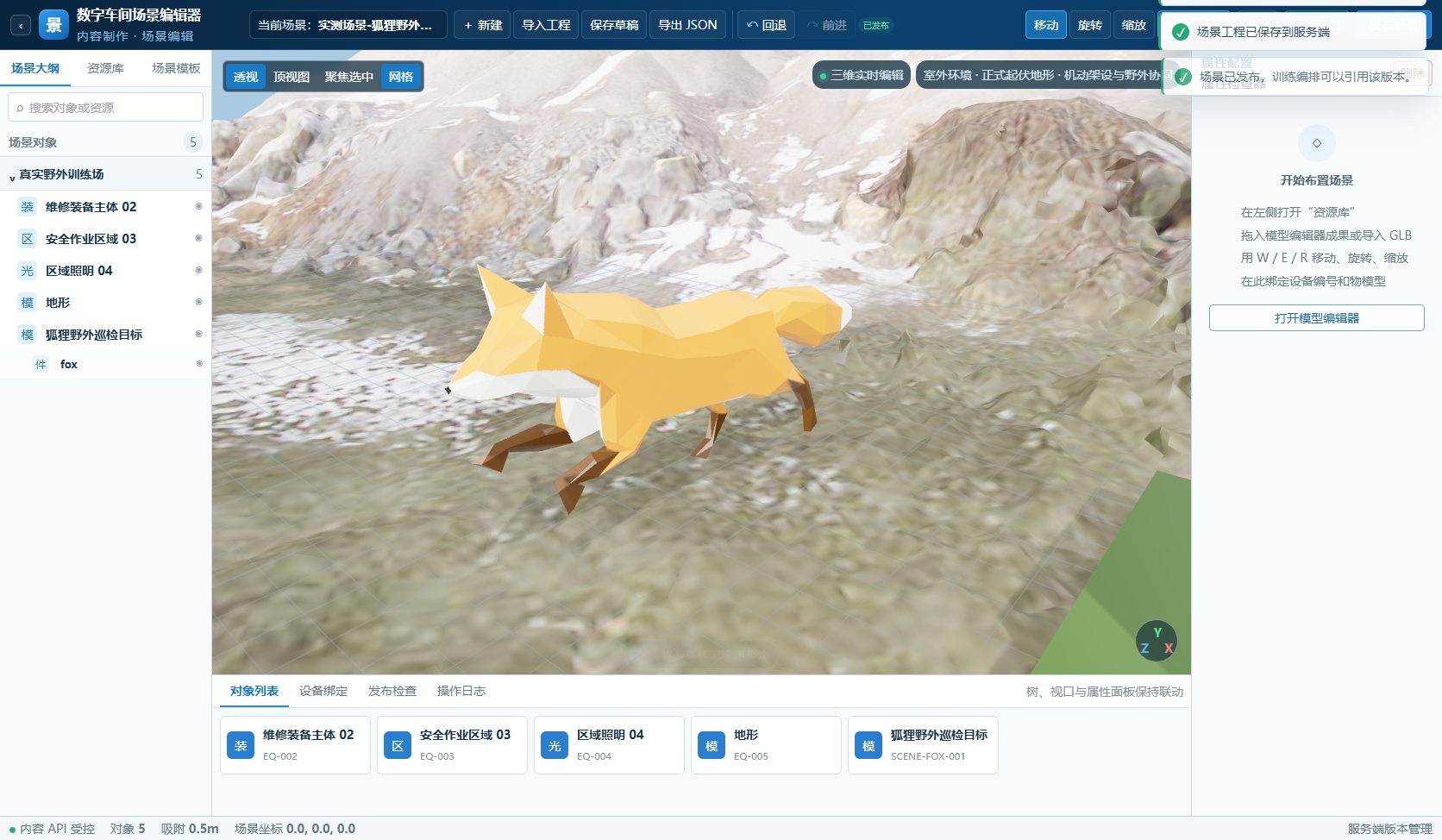

场景 160 原狐狸修复尺寸和镜头后，保存并发布为版本 208；服务器封面资产 2084 为真实 JPEG，640 × 408，45706 字节

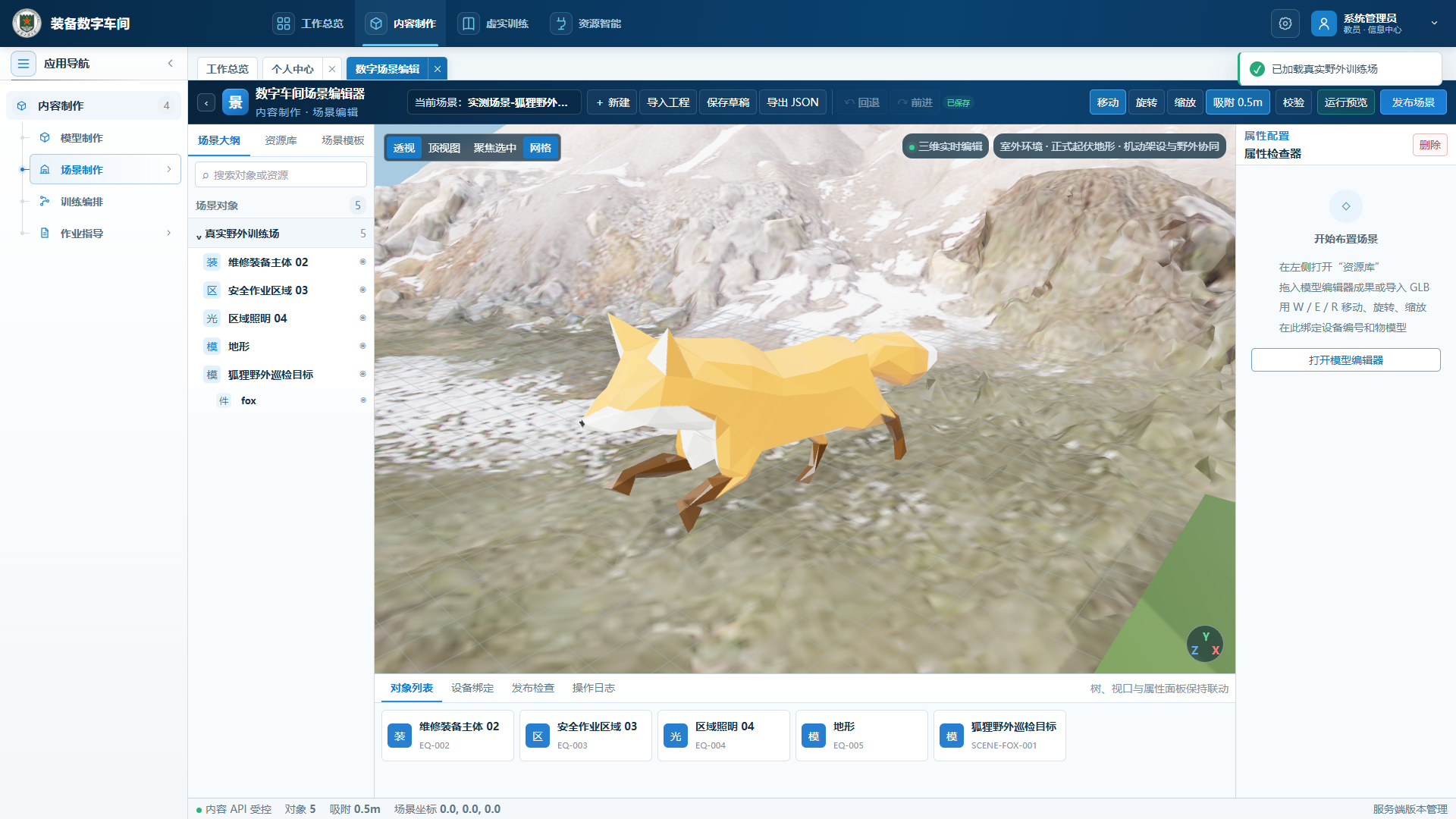

独立 Edge / Playwright 新会话按保存的镜头重新打开场景，狐狸网格已加载且可见，pendingLoads=0
显示/隐藏狐狸前后进行像素对比，禁用模型投影排除仅阴影可见：320 × 180 采样改变 4472 像素（7.764%），超过 500 像素阈值
实际检查发布截图、独立刷新截图及服务器 JPEG，均可辨认狐狸；模型 157 草稿 202 仍为 DRAFT，已发布版本仍为 201

检查详情

{
  "details": {
    "sceneId": "160",
    "currentVersionId": "208",
    "publishedVersionId": "208",
    "modelProjectId": "157",
    "modelVersionId": "201",
    "newImportWriteRequests": [],
    "visibilityEvidence": "visibility-evidence.json",
    "changedPixels": 4472,
    "changedPercentage": 7.764,
    "pendingLoads": 0,
    "boundsSize": [
      0.9658796100519353,
      2.811899945787403,
      6
    ]
  }
}

9. 修复后牛奶卡车保存发布与刷新可见性 · PASS

场景 159 保持模型 156 / 已发布版本 204，修复比例和镜头后保存并发布为版本 209

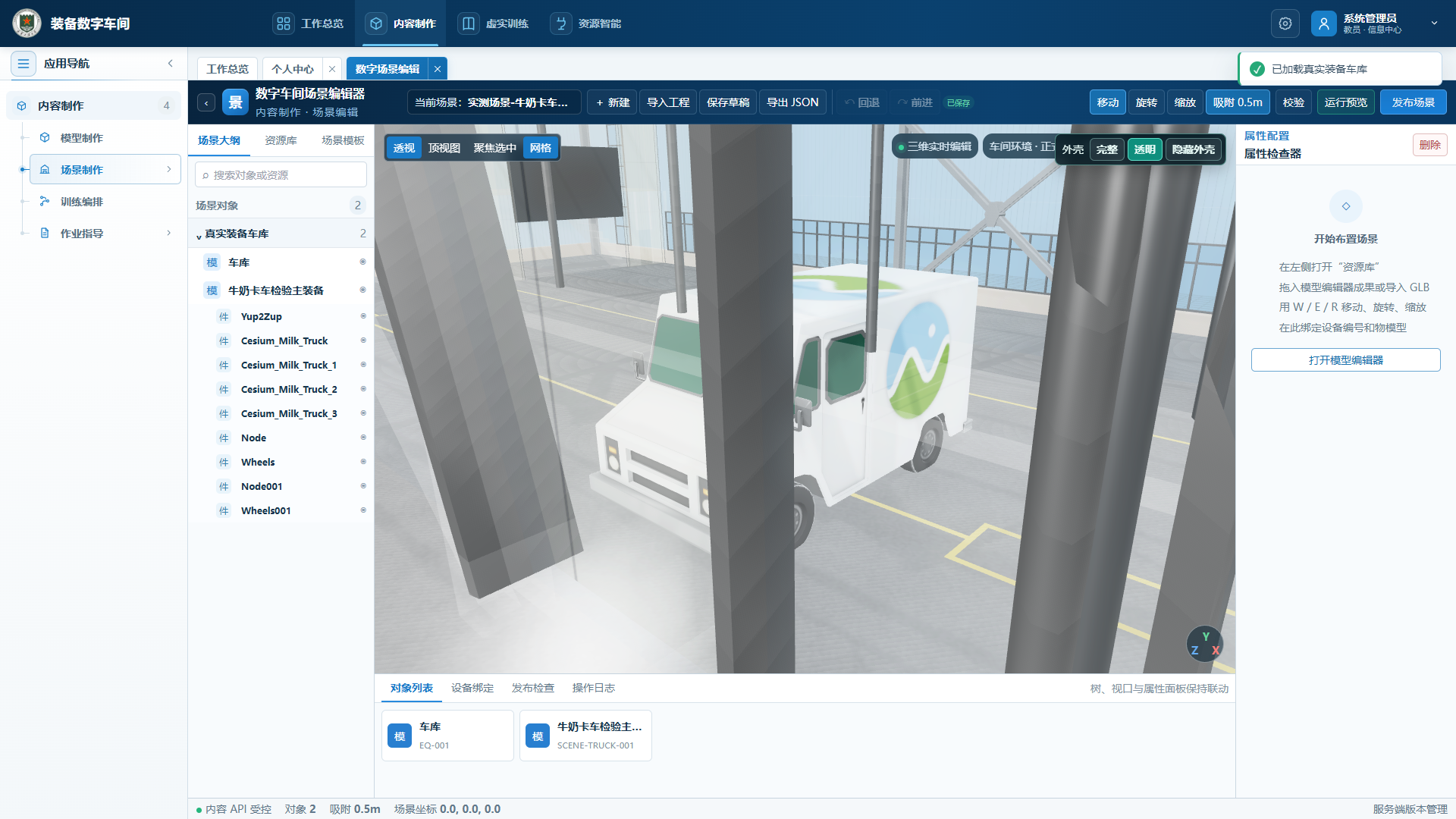

独立 Edge / Playwright 新会话重新打开场景，按保存镜头确认卡车 5 个网格均可见、pendingLoads=0
显示/隐藏卡车前后对比，禁用模型投影：320 × 180 采样改变 7515 像素（13.047%），超过 500 像素阈值

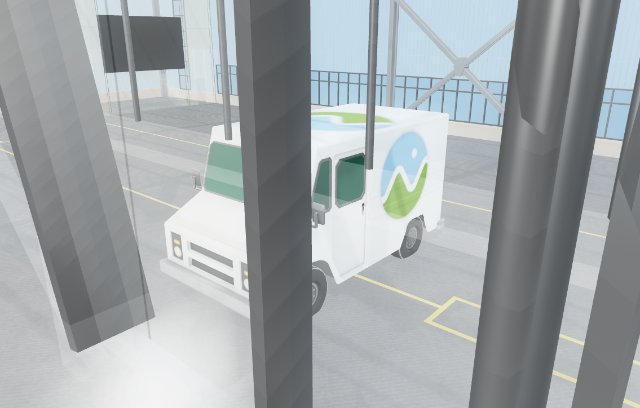

服务器回读最终封面资产 2087 为真实 JPEG，640 × 408，32937 字节；封面及刷新截图可辨认卡车
默认镜头部分车身被立柱遮挡，属于本次可见画面的已知限制

检查详情

{
  "details": {
    "sceneId": "159",
    "currentVersionId": "209",
    "publishedVersionId": "209",
    "modelProjectId": "156",
    "modelVersionId": "204",
    "visibilityEvidence": "visibility-evidence.json",
    "changedPixels": 7515,
    "changedPercentage": 13.047,
    "pendingLoads": 0,
    "boundsSize": [
      3.4406057210321332,
      3.390913184034896,
      6.000000000000001
    ]
  }
}

数据保留与清理

保留开发环境场景 159（牛奶卡车检验区，PUBLISHED，当前及已发布版本 209，模型 156 / 已发布版本 204）和场景 160（狐狸野外训练区，PUBLISHED，当前及已发布版本 208，模型 157 / 已发布版本 201）。模型原发布版本未修改；模型 157 的当前草稿版本 202 继续保留，未发布或修改。本次无需 DDL 变更。

场景	模型 / 发布版本	最终状态	当前版本
159 · 实测场景-牛奶卡车检验区-20260905	156 / 204	PUBLISHED	209
160 · 实测场景-狐狸野外训练区-20260905	157 / 201	PUBLISHED	208

保留两条真实场景及历史截图用于后续测试和追溯。新增导入狐狸仅在隔离浏览器会话中测试，未保存、无写请求；测试结束后丢弃临时对象。

本次问题记录

{
  "title": "狐狸存在于对象树但不在真实视口中显示",
  "status": "FIXED_AND_VISUALLY_VERIFIED",
  "details": "原完整 E2E 通过结论已撤回。同步蒙皮矩阵并保留归一化缩放，修复场景数据和镜头后，新增导入、保存发布、独立刷新与像素可见性均通过；详见更正区。"
}

后续独立事项

既存受控文件资产的 fsvc URI 分支未完整覆盖上传票据绑定校验，属于本次场景封面变更前已存在的问题。本次保留现有流程，后续应独立补齐校验并验证历史资产、版本复制与引用兼容性；不计入本次场景功能失败数。

{
  "scope": "independent",
  "title": "fsvc 新资产上传票据绑定校验",
  "details": "既存流程的 fsvc URI 分支未完整覆盖上传票据绑定校验；本次未扩大修改范围，应单独补齐并验证历史资产、版本复制与引用兼容性。"
}

实际命令与结果

pnpm run build

{
  "status": "PASS",
  "details": "前端生产构建及遗留模型编辑器产物校验通过。"
}

node --test tools/scene-cover-api.test.mjs tools/scene-cover-capture.test.mjs tools/scene-model-placement.test.mjs

{
  "status": "PASS",
  "details": "33 / 33 通过：封面同次 PUT、异常回退、并发队列、项目切换、截图尺寸、渲染状态恢复，以及蒙皮模型包围盒与归一化缩放回归。"
}

原 Microsoft Edge 场景链路 E2E（更正说明）

{
  "status": "SUPERSEDED",
  "details": "原 7/7 只覆盖模型引用、保存、封面上传和发布等链路，未证明狐狸真实可见；完整通过结论已撤回，当前视觉验证见下列独立浏览器 E2E。"
}

node tools/scene-model-visibility.e2e.mjs

{
  "status": "PASS",
  "details": "独立 Edge / Playwright 会话重开 160/208 与 159/209，使用保存镜头，显示/隐藏模型并禁用投影进行像素比较；狐狸 4472 像素、卡车 7515 像素，均超过 500 阈值。证据保存在 visibility-evidence.json，截图 26 / 27；无写请求。"
}

当前行为与限制

手动保存从当前三维视口生成封面；新封面与场景内容、模型引用在同一次工程更新中关联保存。发布前的保存沿用该流程。
截图或封面上传失败时保留旧封面；工程是否保存成功以实际更新请求为准。版本冲突不覆盖其他已保存的内容。
自动恢复及重新打开工程不生成或上传新封面；恢复后的修改需由用户保存后更新封面。
列表按创建时间倒序展示。再次保存不会改变创建时间，也不应因此改变创建时间排序。
牛奶卡车场景保存的默认镜头中，车身部分被场景立柱遮挡；真实网格可见且像素差异验证通过。需要观察完整车身时可旋转镜头。

报告来自 evidence.json，未修改原始证据；所有引用图片已校验存在且非空，点击可查看原图。通过数随证据更新。
