模型截图封面验证报告

截图封面功能已实施并完成下列真实浏览器验证：视口截图作为受控图片资产与工程关联保存，列表读取真实封面，模型列表按创建时间倒序显示。

2026-09-05 · http://127.0.0.1:6180 · Microsoft Edge · 教员

证据通过：14 / 14；非 PASS：0；已校验图片：15。

最终模型封面

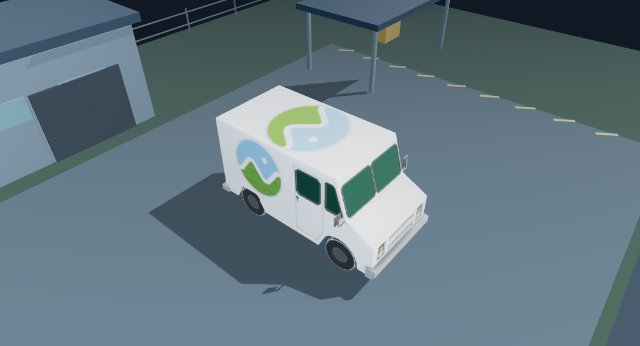

实测模型-牛奶卡车-已验证-20260905

项目 156；最终状态：PUBLISHED；工程版本 ID：204；封面资产 ID：2055。

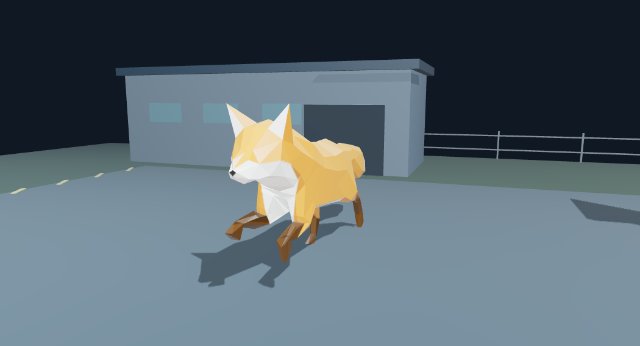

实测模型-狐狸动画-已验证-20260905

项目 157；最终状态：DRAFT；工程版本 ID：202；封面资产 ID：2067。

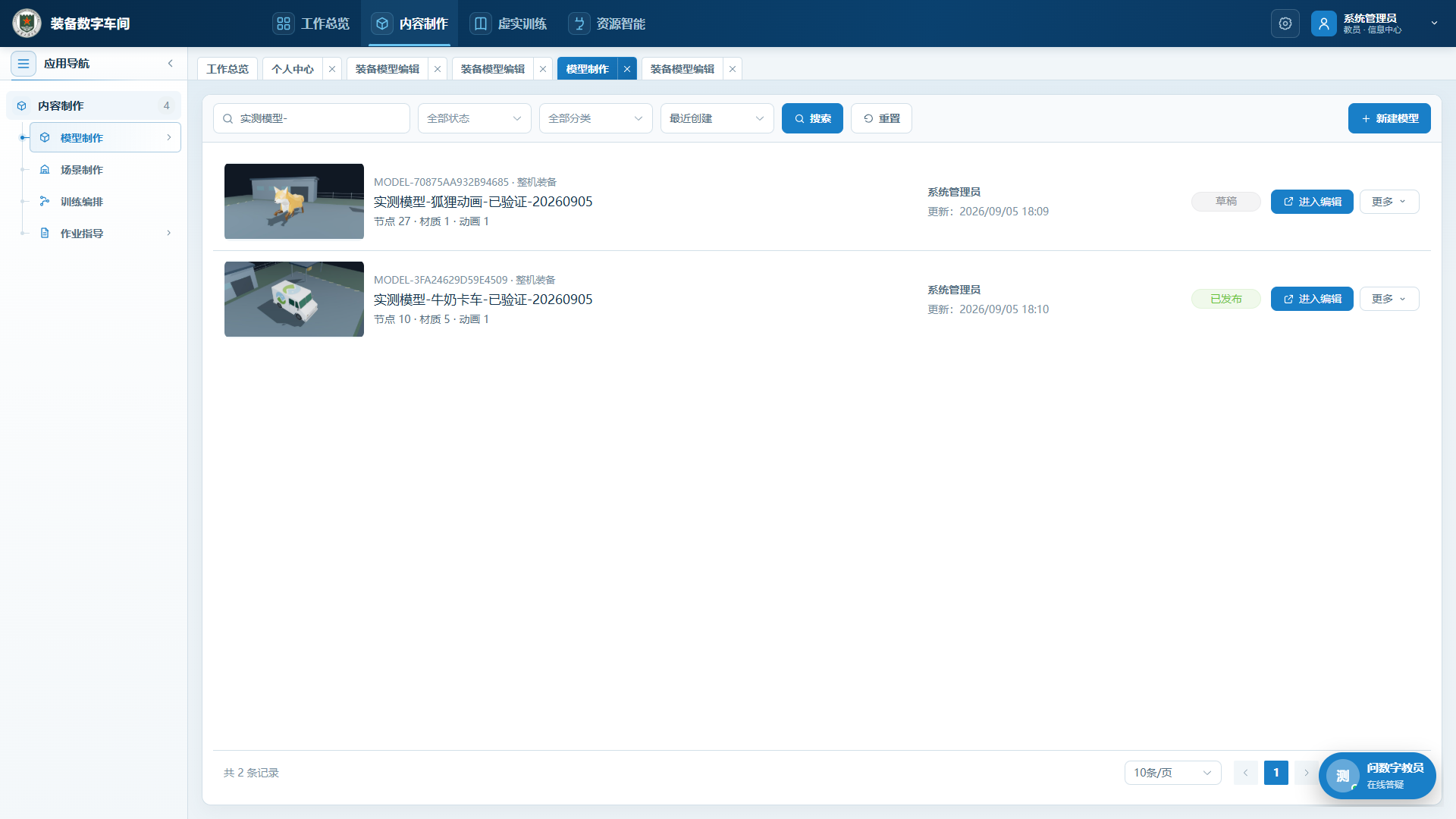

最终列表现场

验证记录

通过统计只认 status 为 PASS；预期故障响应不视为用例失败。

序号	检查项	结果	图片
1	首次手动保存卡车：截取当前场景并绑定JPEG封面	PASS	图片 1 · 图片 2
2	更换卡车视角再次保存：替换当前封面且辅助控件恢复	PASS	图片 1 · 图片 2
3	更换相机视角更新封面，已发布历史版本保留旧封面	PASS	图片 1
4	手动保存狐狸：生成与卡车不同的真实模型封面	PASS	图片 1 · 图片 2
5	注入封面上传503：模型位置保存成功，旧封面保留并提示	PASS	图片 1
6	实际自动保存周期保存位置变更，不再次上传封面	PASS	图片 1
7	解除故障并恢复原模型位置：封面再次更新成功	PASS	图片 1 · 图片 2
8	列表显示真实封面；读取失败回退后，同条件搜索可以重试恢复	PASS	图片 1
9	离开缓存列表后取消封面请求并释放Blob URL	PASS	—
10	首次导入GLB自动生成封面，模型文件与图片均完成受控绑定	PASS	图片 1 · 图片 2
11	清理首次导入临时模型	PASS	—
12	封面读取边界：未登录401、无封面404、图片Range正确	PASS	—
13	最终两条保留模型显示独立封面，创建时间倒序保持	PASS	图片 1
14	全新浏览器会话显示两张持久化封面，重开模型不自动上传图片	PASS	图片 1

首次手动保存卡车：截取当前场景并绑定JPEG封面：检查细节

{
  "id": "156",
  "name": "实测模型-牛奶卡车-已验证-20260905",
  "coverUri": "fsvc://unreal-tran/image/2026/09/05/4e12ee526680085650c48934bc0305e1.jpg",
  "versionId": "203",
  "projectVersion": 13,
  "coverAssetId": "2040",
  "sha256": "15caa821e90a70d5b0f8ba1554c0d0d6db332a9b5e53b0d5e94de24d7663533e",
  "bytes": 17889,
  "width": 640,
  "height": 346,
  "image": "screenshots/01-truck-cover.jpg",
  "cache": "no-cache, private"
}

更换卡车视角再次保存：替换当前封面且辅助控件恢复：检查细节

{
  "id": "156",
  "name": "实测模型-牛奶卡车-已验证-20260905",
  "coverUri": "fsvc://unreal-tran/image/2026/09/05/67b2a5d15f9c1fc47a0a760f28fd2e2e.jpg",
  "versionId": "204",
  "projectVersion": 18,
  "coverAssetId": "2055",
  "sha256": "7b7cc4cc75a3a355f26e2ff15ae1d26b5964ad7b370061691a94ce5f6f4b9158",
  "bytes": 17821,
  "width": 640,
  "height": 346,
  "image": "screenshots/02-truck-new-view.jpg",
  "cache": "no-cache, private"
}

更换相机视角更新封面，已发布历史版本保留旧封面：检查细节

{
  "oldVersionId": "203",
  "newVersionId": "204",
  "oldSha256": "15caa821e90a70d5b0f8ba1554c0d0d6db332a9b5e53b0d5e94de24d7663533e",
  "newSha256": "7b7cc4cc75a3a355f26e2ff15ae1d26b5964ad7b370061691a94ce5f6f4b9158"
}

手动保存狐狸：生成与卡车不同的真实模型封面：检查细节

{
  "id": "157",
  "name": "实测模型-狐狸动画-已验证-20260905",
  "coverUri": "fsvc://unreal-tran/image/2026/09/05/3d78768edb7ce9b4a89a75c4d68de597.jpg",
  "versionId": "202",
  "projectVersion": 12,
  "coverAssetId": "2058",
  "sha256": "6ace0cf199626a3e8ecd4b360d62c0a6ec9b39309293554765dca8128a2ec5e9",
  "bytes": 13163,
  "width": 640,
  "height": 346,
  "image": "screenshots/03-fox-cover.jpg",
  "cache": "no-cache, private"
}

注入封面上传503：模型位置保存成功，旧封面保留并提示：检查细节

{
  "httpStatus": 503,
  "contentSaveStatus": 200,
  "originalX": 0.25,
  "savedX": 0.35,
  "coverUnchanged": true
}

实际自动保存周期保存位置变更，不再次上传封面：检查细节

{
  "elapsedMs": 16159,
  "coverUploads": 0,
  "savedX": 0.45,
  "coverUnchanged": true
}

解除故障并恢复原模型位置：封面再次更新成功：检查细节

{
  "id": "157",
  "name": "实测模型-狐狸动画-已验证-20260905",
  "coverUri": "fsvc://unreal-tran/image/2026/09/05/c09a49efd4423dcf8ccbc46b46d1e209.jpg",
  "versionId": "202",
  "projectVersion": 15,
  "coverAssetId": "2067",
  "sha256": "6ace0cf199626a3e8ecd4b360d62c0a6ec9b39309293554765dca8128a2ec5e9",
  "bytes": 13163,
  "width": 640,
  "height": 346,
  "image": "screenshots/06-fox-restored-cover.jpg",
  "cache": "no-cache, private"
}

列表显示真实封面；读取失败回退后，同条件搜索可以重试恢复：检查细节

{
  "failedReads": 1,
  "restoredImages": 2,
  "sort": "CREATED_DESC"
}

离开缓存列表后取消封面请求并释放Blob URL：检查细节

{
  "releasedUrls": 2
}

首次导入GLB自动生成封面，模型文件与图片均完成受控绑定：检查细节

{
  "id": "158",
  "source": "01-Box.glb",
  "uploads": [
    {
      "status": 200,
      "type": "MODEL_FILE",
      "code": "MODEL_MTO82QGT_01-BOX"
    },
    {
      "status": 200,
      "type": "IMAGE",
      "code": "MODEL_COVER"
    }
  ],
  "sha256": "6e99933505dfeb91a14d16ef1ddf53df2ea022add1b866de835c08403685b7b6",
  "bytes": 11446,
  "width": 640,
  "height": 346,
  "image": "screenshots/08-import-box-cover.jpg",
  "cache": "no-cache, private"
}

清理首次导入临时模型：检查细节

{
  "id": "158",
  "status": "业务软删除",
  "readAfterDelete": 404
}

封面读取边界：未登录401、无封面404、图片Range正确：检查细节

{
  "anonymous": 401,
  "missing": 404,
  "range": 206,
  "rangeBytes": 32
}

全新浏览器会话显示两张持久化封面，重开模型不自动上传图片：检查细节

{
  "projects": [
    {
      "id": "156",
      "status": "PUBLISHED",
      "versionId": "204"
    },
    {
      "id": "157",
      "status": "DRAFT",
      "versionId": "202"
    }
  ],
  "unexpectedUploads": 0
}

数据保留与清理

保留156卡车、157狐狸及新封面；卡车恢复已发布，狐狸保留原草稿状态。故障测试位置改动已恢复。158首次导入临时工程已通过业务接口软删除。历史发布版本及封面保留。

项目	初始状态	最终状态
156 · 实测模型-牛奶卡车-已验证-20260905	PUBLISHED	PUBLISHED
157 · 实测模型-狐狸动画-已验证-20260905	DRAFT	DRAFT

首次导入验证使用的临时项目 158 已通过业务软删除，删除后读取返回 404；报告保留操作证据，不宣称物理文件已删除。

问题记录

当前证据未登记未解决问题。

实际命令与结果

pnpm run build

{
  "status": "PASS",
  "details": "最终web类型检查、Vite构建、10个生成包payload哈希与API桥接/凭据门禁通过；现有Three资源URL与chunk体积警告未阻断构建。"
}

mvn -B -ntp -pl ut_tran -Dtest=ContentProjectServiceTest,ContentAssetServiceTest,ContentControllerRangeTest,ContentAuthorizerTest test

{
  "status": "PASS",
  "details": "Java17，93项通过。"
}

node --test --test-reporter=spec tools/model-cover-capture.test.mjs tools/model-cover-api.test.mjs

{
  "status": "PASS",
  "details": "截图12项+封面事务8项，20/20通过；既有模型API与导入失败保护回归也通过。"
}

当前行为与限制

仅手动保存和首次导入模型时生成或更新封面，封面取自当前三维视口。
自动保存只保存工程变更，不重新截图或上传封面。
截图或封面上传失败时保留旧封面，并提示失败；工程保存仍按其实际请求结果判断。

报告由 evidence.json 生成，未修改原始证据；图片均已校验存在且非空，点击图片可查看原图。
