作业指导模块：闭环检查与修复报告
2026-09-10 · 资料 → 原型 → 设计 → 开发 → 测试
结论：未完全闭环。本地编制、三维/视频预览与导出已完成本轮验证；实际页面仍保存到浏览器本地库，尚未连通正式内容发布、教学阅读及对外 HTTP 接口。不能以本地“已发布”认定全系统发布成功。
73 项 E2E 断言通过5 项需求断言未满足20 项回归通过6 项交付物检查通过构建通过
未满足的 5 项中，4 项重复印证正式内容/教学链路缺失，1 项为离线个人笔记和收藏入口缺失。通过项含“确认现状”的断言，不能直接换算为产品完成率。
1. 资料、原型与设计核对
原始依据：文档/桥梁装备“数字车间”资源建设需求参数.docx。覆盖内容分析规划、标准模板、排版与媒体关联、PDF/离线交付、版本更新、教学阅读、个人记录、反馈和统计。未将未阅读的其他 PDF 算作本轮依据。
正式路由经 LegacyGuidePageView.vue → runtime.ts → ofd-v4.js 托管原型。工程存储为带命名空间的本地 ContentListStore（seed:false），资源字节在 IndexedDB；模板和平台资源选择仍使用本地实现。后台已有 content projects、guide templates、teaching guides 接口，现状是前后两条实现未衔接。
测试创建了空白狐狸文档和模板卡车文档；狐狸文档中加入卡车作为第二个模型步骤，对两种模型验证导出与离线阅读。由于服务端场景资源没有接通，本轮直接导入本地 GLB，不能声称走通了之前正式创建的狐狸/卡车场景引用。
小修保持原交互和文档结构；不重建编辑器、不新增独立服务、不改 DDL。本轮不提交 Git。
2. 开发修复
| 问题 | 文件 | 处理 | 验证 |
|---|
| 不存在的工程地址自动新建 | runtime.ts | 不存在 ID 明确报错，返回列表选择，避免查看操作创建脏数据。 | missing |
| 列表默认排序及重置 | GuideProjectList.vue / content-lists.js | 统一按创建时间倒序；更新旧工程不应改变默认顺序。 | templates / layout |
| 只读用户无法选择导出和阅读控件 | ofd-v4.js | 放行导出格式、页码、缩放、搜索等阅读控件；OFD 导出不再尝试保存草稿。 | reader |
| 狐狸三维视口被环境雾完全遮住 | ofd-viewport.js | 单模型加载清除车间雾；加载场景仍使用场景自身环境配置。 | revision / offline |
| 默认模型相机距离不适配真实模型尺寸 | ofd-document.js | 缺省相机走自动取景，保留用户明确保存的相机位置。已有显式相机不批量覆盖。 | final-document / regression |
| 新建继承演示工程版本、反馈和装备参数 | ofd-v4.js | 新工程清空演示业务记录、零件、技术参数与来源文件；模板章节按原模板生成。 | templates |
| 开发环境导出的离线三维包加载失败 | ofd-offline-runtime-assets.js | 打包 Three.js 和解码器原始源码，消除 Vite 改写后的开发路径。 | offline / artifact-validation |
| 长标题、公式间距与动画秒数版式 | ofd-layout.js | 缺省长标题自适应，公式后增加必要间距，动画时间保留两位小数。 | PDF 四页目视 / regression |
| 反馈示例固定引用不存在的步骤 | ofd-v4.js | 默认反馈示例使用当前工程的实际步骤，避免新建工程执行示例直接 404。 | api：submit-feedback 201 |
3. 全模块功能覆盖与边界
按功能入口建立 43 项检查矩阵。“部分覆盖”和“待补验证”明确保留，不表示已跑过所有按钮与组合。
| 范围 | 功能点 | 结论 | 证据 | 边界 |
|---|

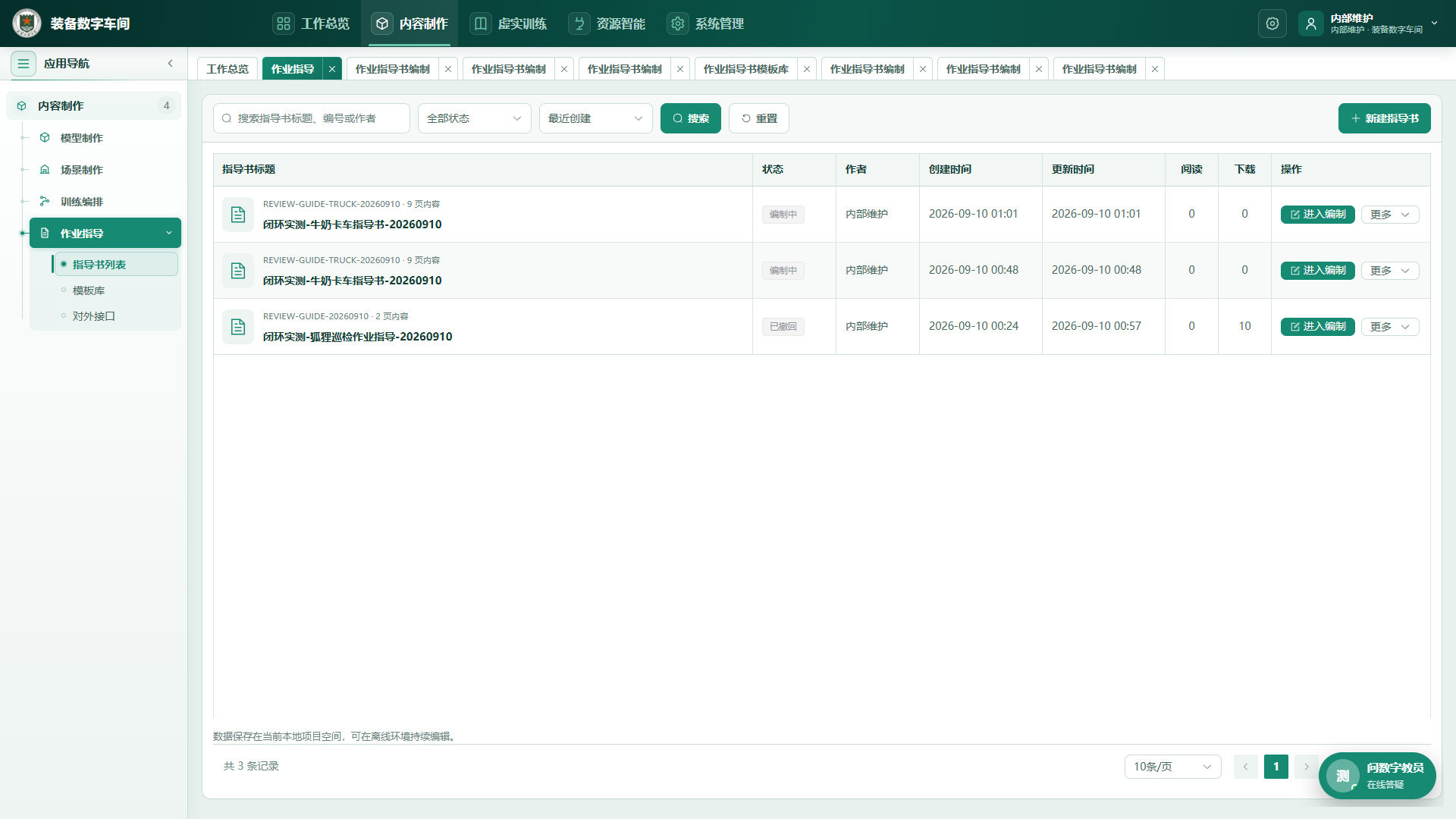

| 列表 | 列表加载、编号搜索、重置、创建时间排序 | 本地通过 | templates / layout | 编辑旧记录后的多记录排序组合未单独量化。 |
| 列表 | 项目详情、状态、版本入口 | 部分覆盖 | 代码审查 + publish 截图 | 统计是本地数据，不能作为教学统计。 |
| 列表 | 删除及所有批量/权限组合 | 待补验证 | 代码审查 | 未删除用户工程；未对每一种授权组合做全矩阵测试。 |

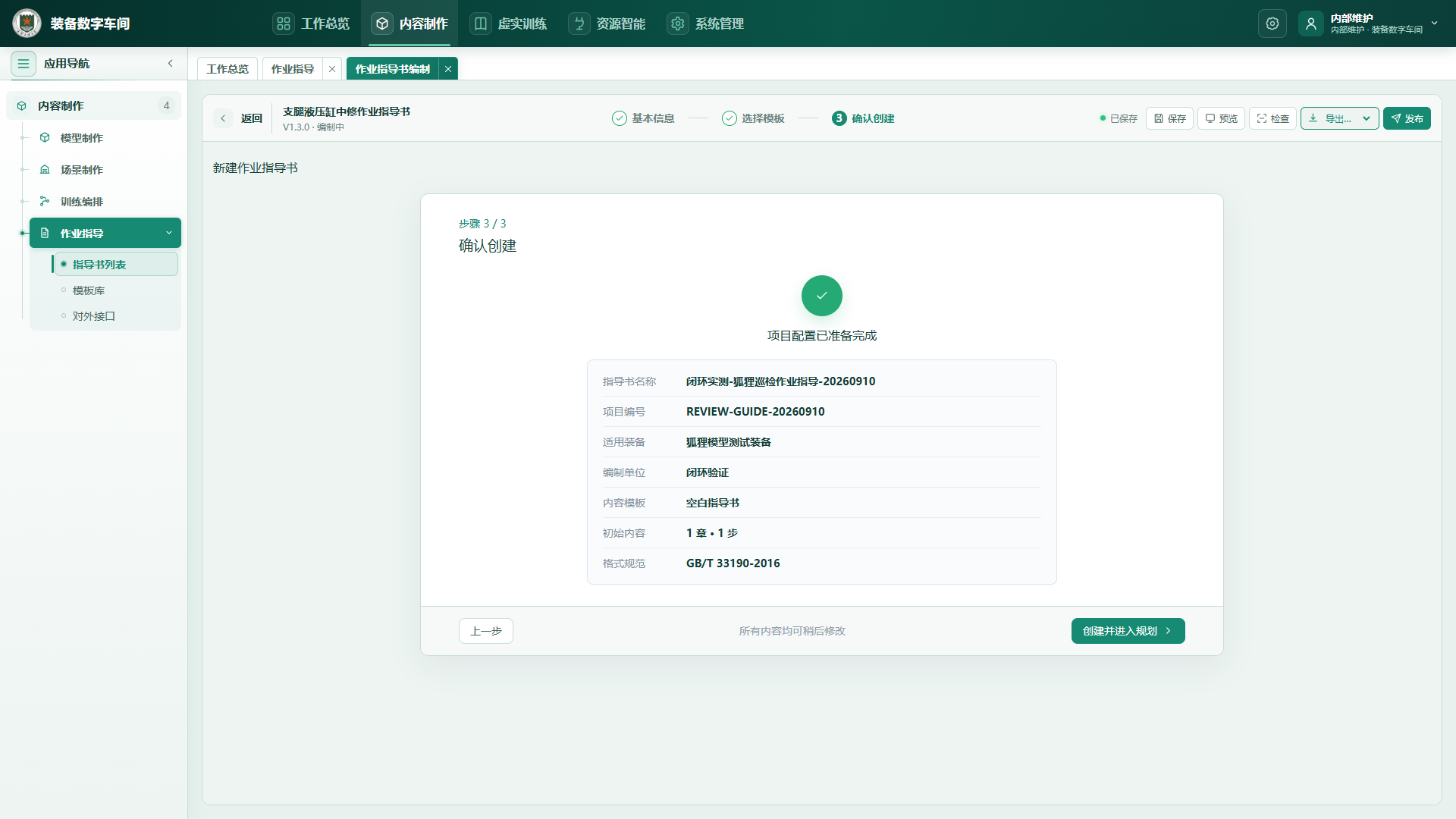

| 创建 | 空白向导、基本信息、建档 | 本地通过 | create | 正式后台不存在该新工程。 |

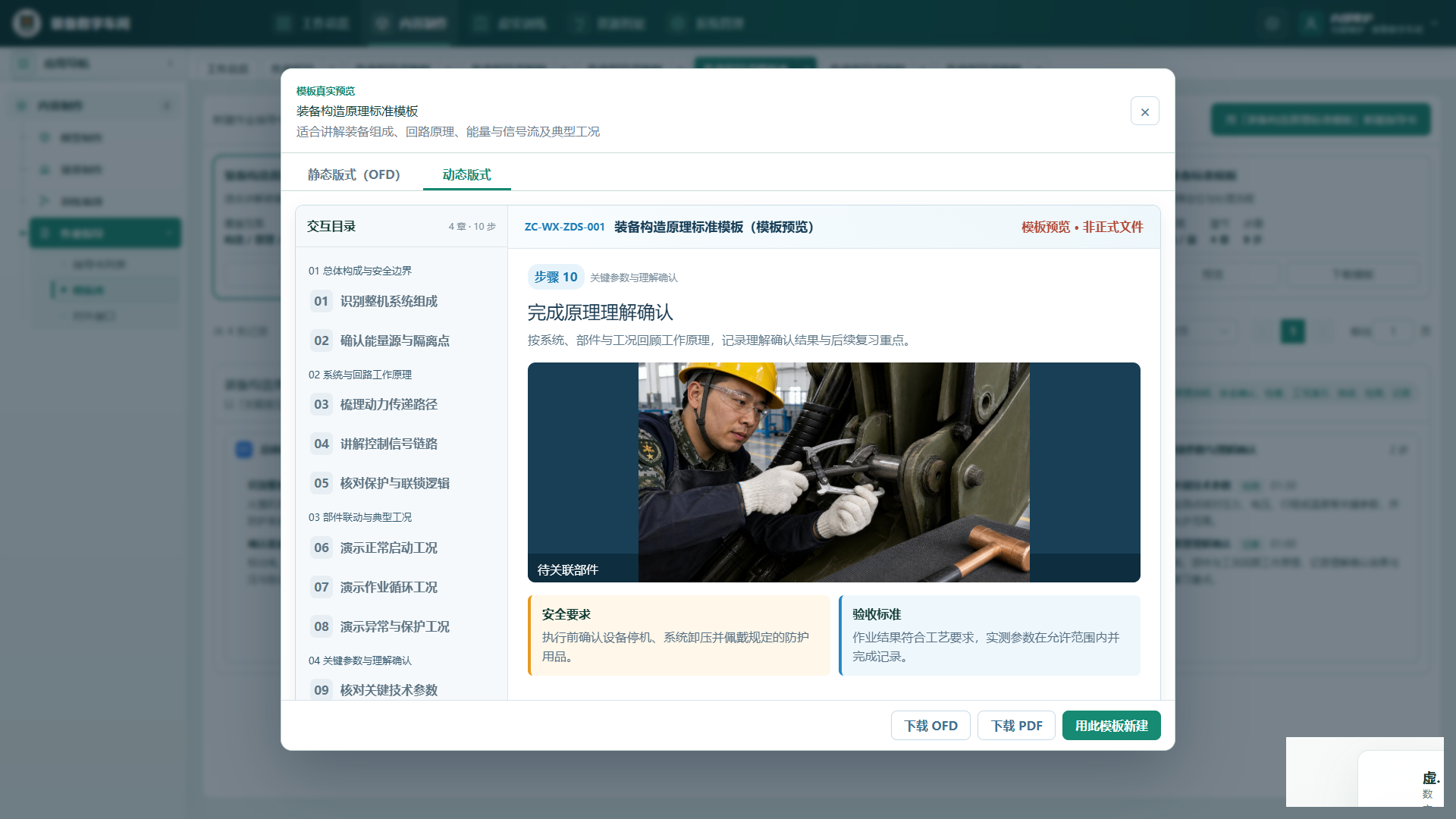

| 创建 | 四类模板静态/动态预览 | 本地通过 | templates | 实际逐个打开并切换目录。 |
| 创建 | 模板 PDF、OFD 下载和选模板创建 | 本地通过 | templates | 下载实测第一类；新建实测第四类（4 章 9 步）。 |
| 创建 | 模板来源与平台模板管理联动 | 待确认改造 | 静态 OFD_CONTENT_TEMPLATES | 当前不是后台模板库。 |
| 创建 | 演示历史、反馈、参数隔离 | 修复通过 | templates | 仅修复新建，不清理用户既有文档。 |

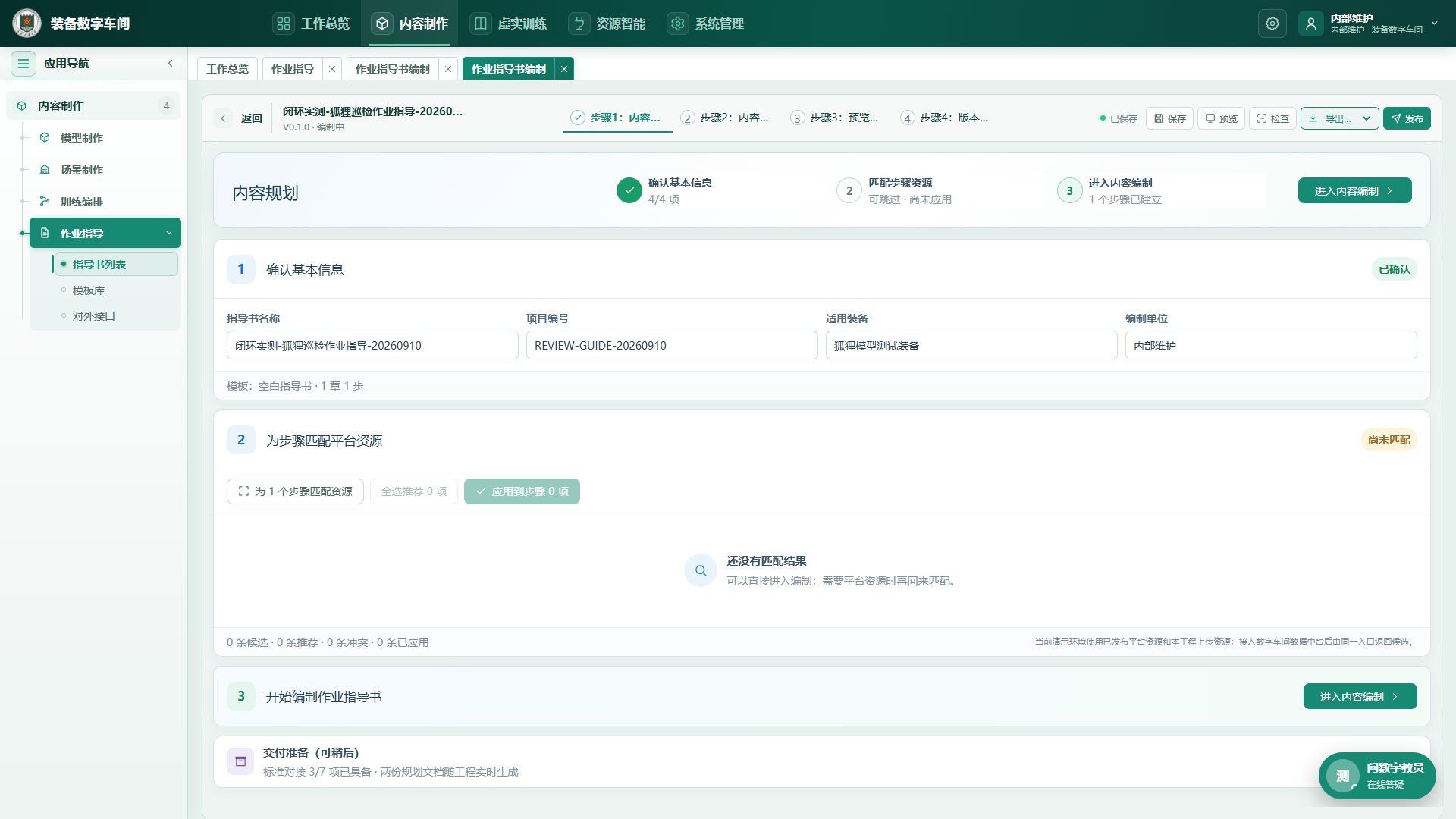

| 分析规划 | 资料来源、需求规格、构建计划导出 | 部分覆盖 | 02-planning / export | Markdown 下载已测；专业内容自动分析质量未验收。 |
| 分析规划 | 多装备、多层级、关键步骤覆盖 | 待业务验收 | 原始 DOCX 对照 | 狐狸、卡车为功能夹具，不能证明真实维修覆盖率。 |
| 编辑 | 步骤属性、保存、刷新重开 | 本地通过 | edit | 仅在同一测试浏览器项目空间持久化。 |
| 编辑 | 新步骤、续页、复制、撤销重做 | 本地通过 | edit | 章节及步骤所有拖动组合未穷举。 |
| 编辑 | 表格单元格、合并拆分、边框 | 本地通过 | layout | 填写后重开检查；未对所有样式排列组合做测试。 |

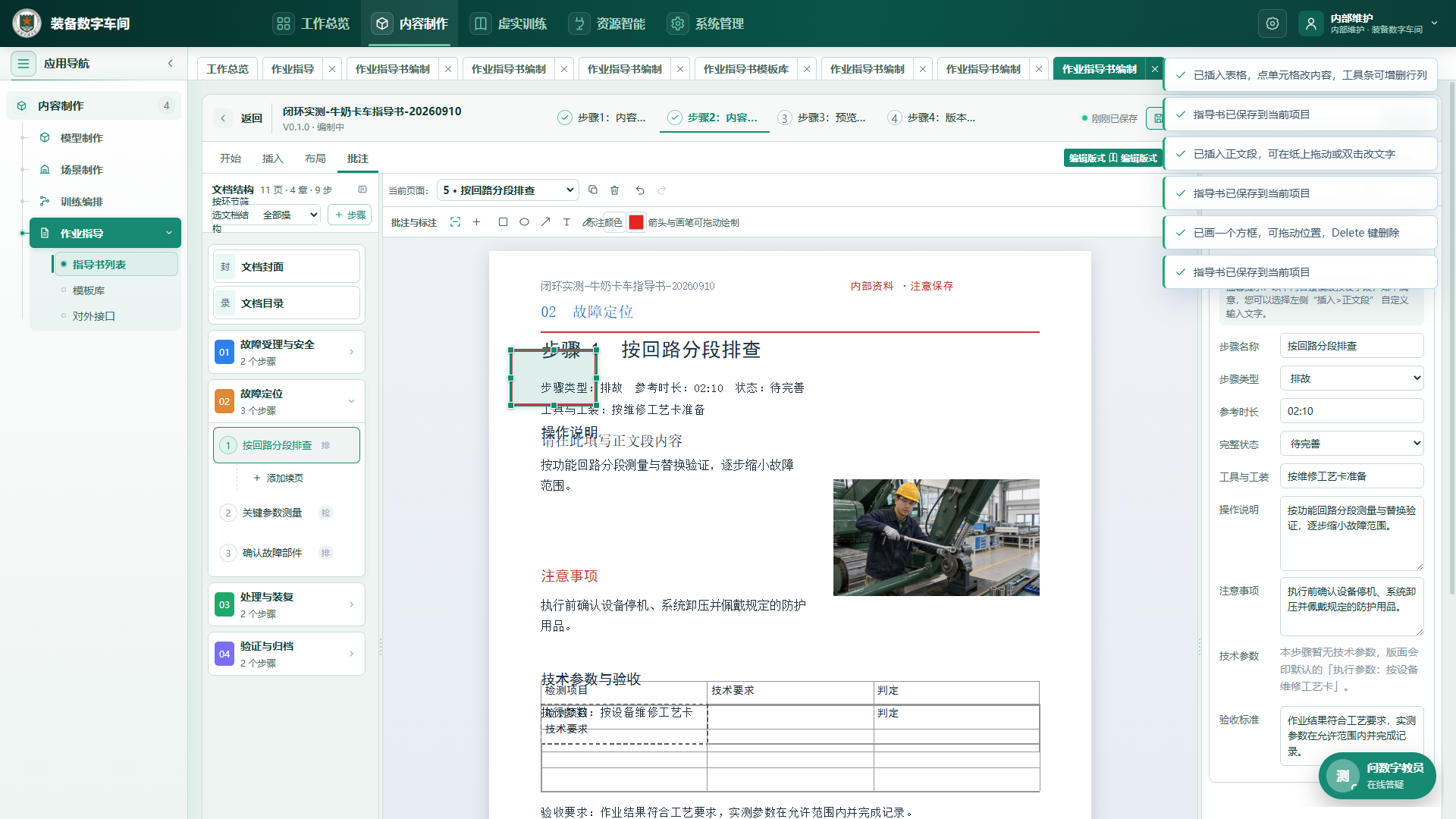

| 编辑 | 自由文本块、矩形标注 | 本地通过 | layout | 自由排版允许用户自行移动重叠；未自动约束所有自由布局。 |
| 编辑 | 公式输入、说明、关联区排版 | 修复通过 | content / regression / PDF | 两个公式回归与实际 PDF 检查。 |
| 编辑 | 字体、纸张、页眉页脚、所有标注形状 | 部分覆盖 | 属性面板巡检与源码 | 不是每个属性都做了写入、重开、导出三重验证。 |
| 资源 | 本地 GLB 导入、绑定步骤 | 本地通过 | edit / revision | 09-Fox.glb、08-CesiumMilkTruck.glb。 |
| 资源 | 后台模型制作/场景制作资源选择 | 待确认改造 | 本地 platformModels / 场景目录 | 不能声称使用了之前在服务端创建的两个场景。 |

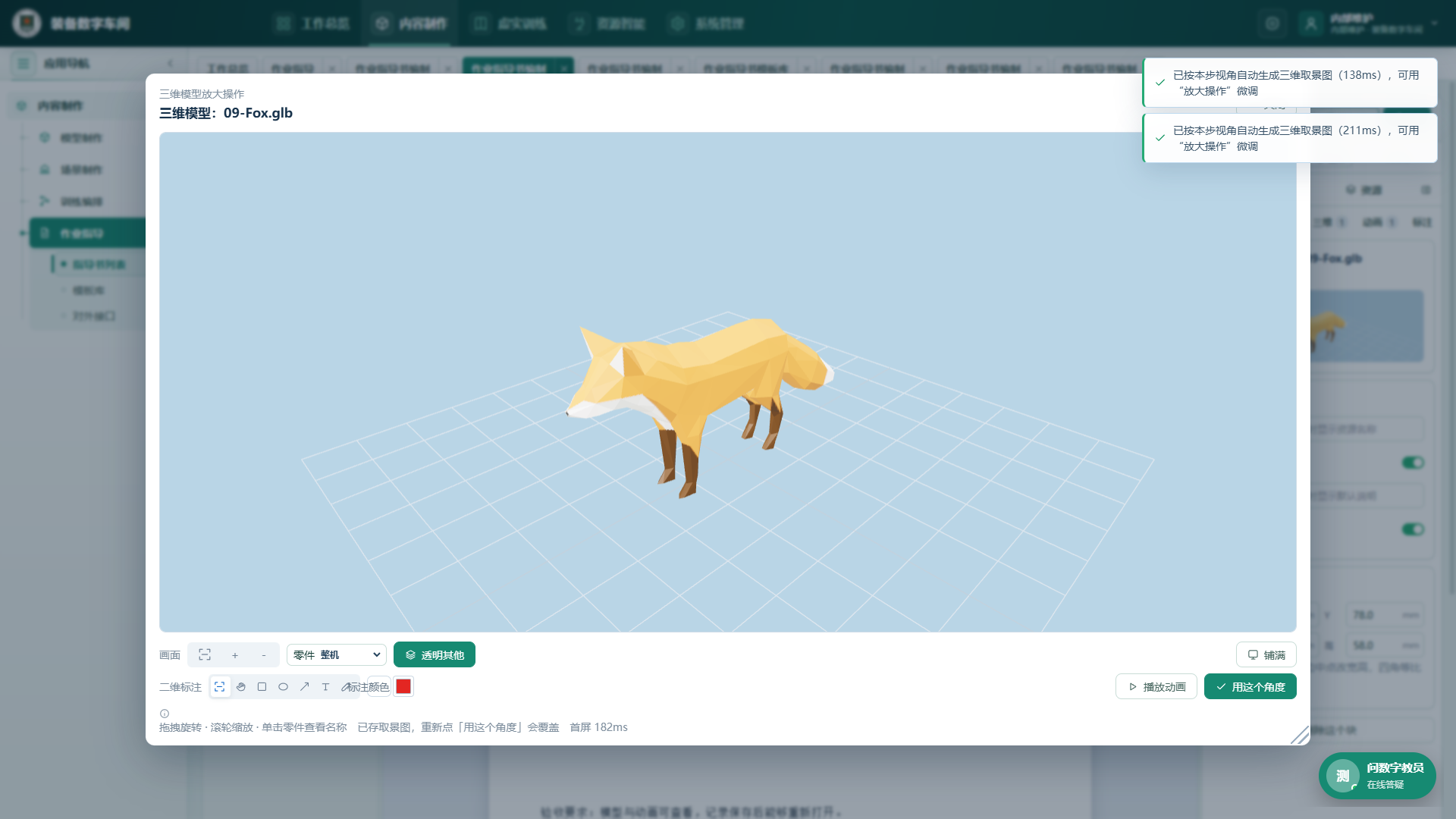

| 资源 | 单模型显示、取景、截图、动画 | 修复通过 | revision / final-document | 实际图像和帧差验证，截图保存后重开保留。 |
| 资源 | 本地视频导入、播放、截帧保存 | 本地通过 | resources | 使用 2 秒测试视频；不代表真实维修内容验证。 |
| 资源 | 音频、资料包、损坏模型、存储配额 | 待补验证 | 导入代码审查 | 未对全部格式和存储异常做实际测试。 |
| 资源 | 模型热点、部件聚焦、三维与步骤语义关联 | 部分覆盖 | 属性面板 + 离线观察操作 | 专业热点与真实装备语义尚需专项验证。 |

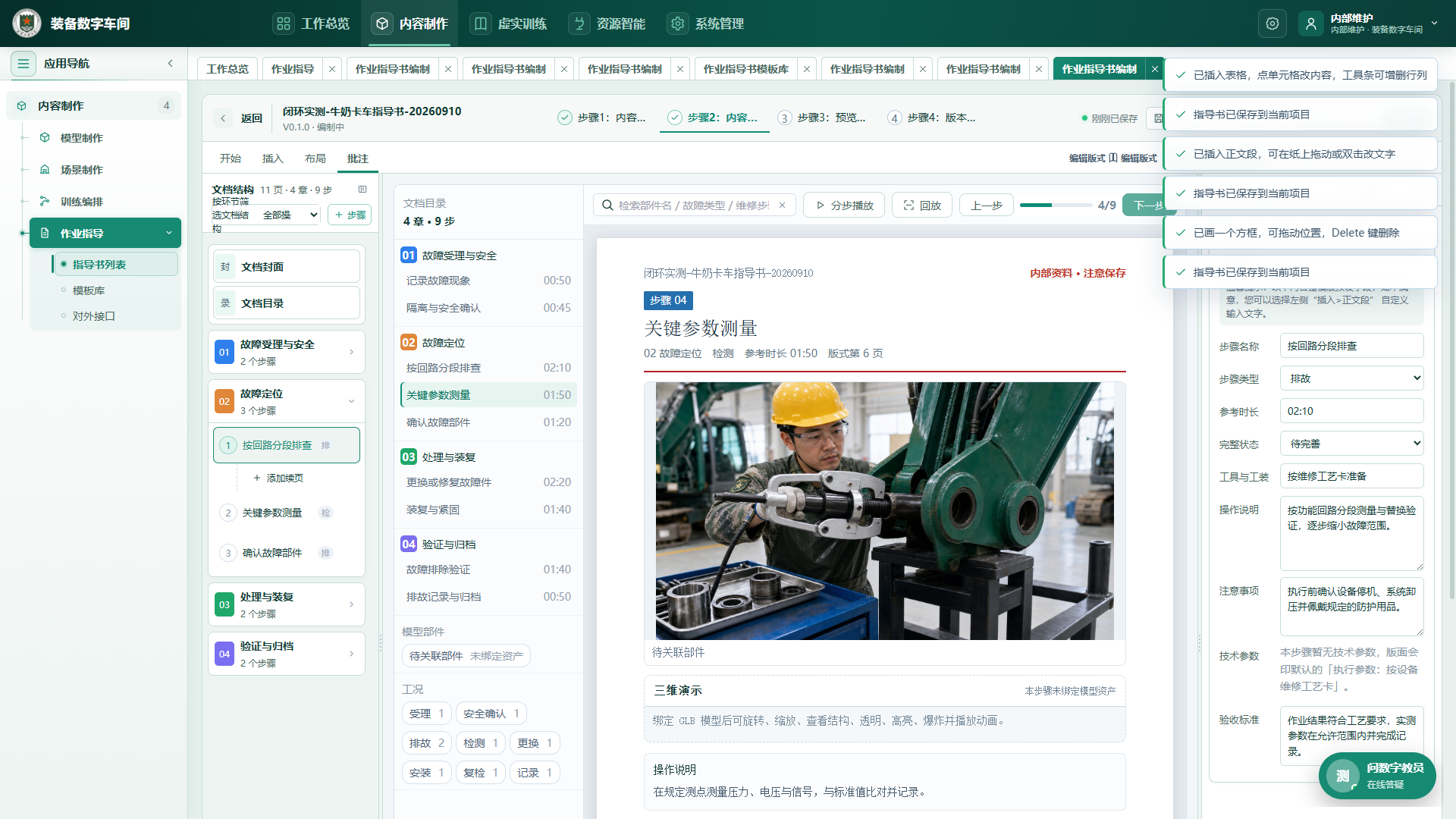

| 预览 | 静态版式、动态步骤搜索与跳转 | 本地通过 | layout / templates | 在线预览位于本地编辑器。 |
| 预览 | 播放、暂停/重播、观察控制 | 本地通过 | revision / offline | 两模型动画帧改变；离线观察按钮逐个执行。 |
| 权限 | 管理员只读、导出不修改文档 | 修复通过 | reader（实际 admin 会话） | 编辑使用 root；未把三角色全接口授权矩阵当作已验证。 |
| 权限 | 账号间工程隔离、数据范围 | 待确认改造 | 共享本地存储命名空间 | 正式数据应以现有后台权限和用户范围为准。 |
| 发布 | 预检清单、草稿预览、发布面板 | 本地通过 | 08-preflight / 09-publish-panel | 预检通过不等于后端发布成功。 |

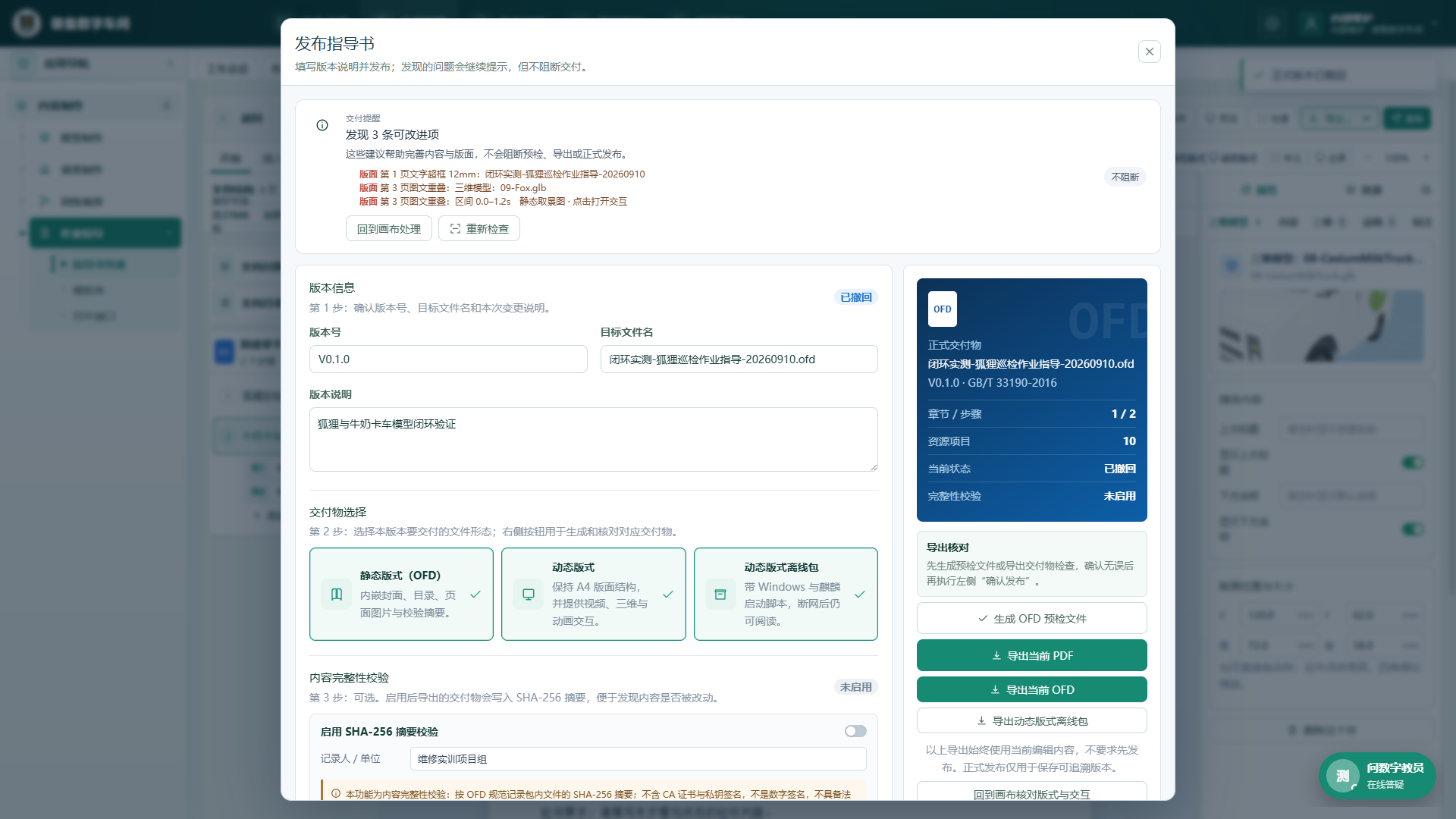

| 发布 | 发布、修订、旧快照、新版本、撤回 | 本地通过 | content / revision | 现状均为本地生命周期；没有实际发送后台发布请求。 |
| 发布 | 后台版本、OFD/离线交付物原子发布 | 待确认改造 | ContentProjectService | 后台已要求 GUIDE 的 OFD + OFFLINE_HTML ZIP；现有页面未串联。 |
| 发布 | 审核策略 | 代码确认 | ContentProjectService GUIDE 分支 | 审核按现有配置可选；不引入强制审核新规则。 |
| 导入导出 | 工程 JSON、导入恢复、非法 JSON | 本地通过 | revision / resources | JSON 不是完整资产备份；模型字节仍在 IndexedDB。 |

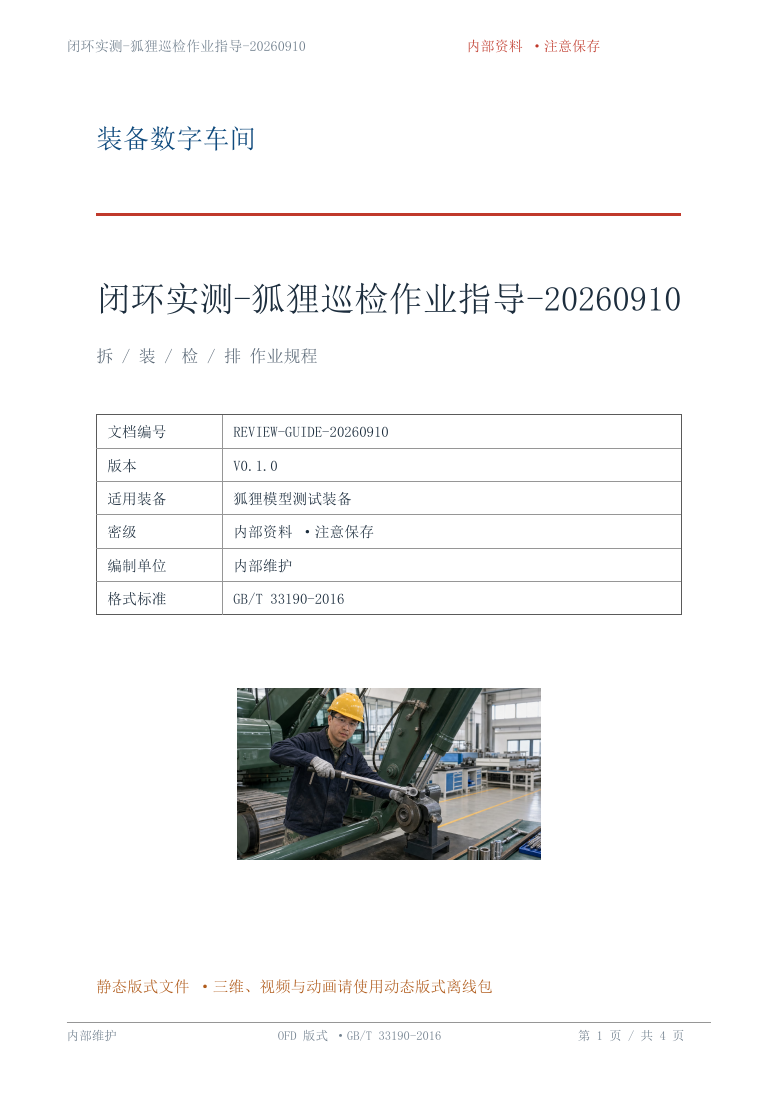

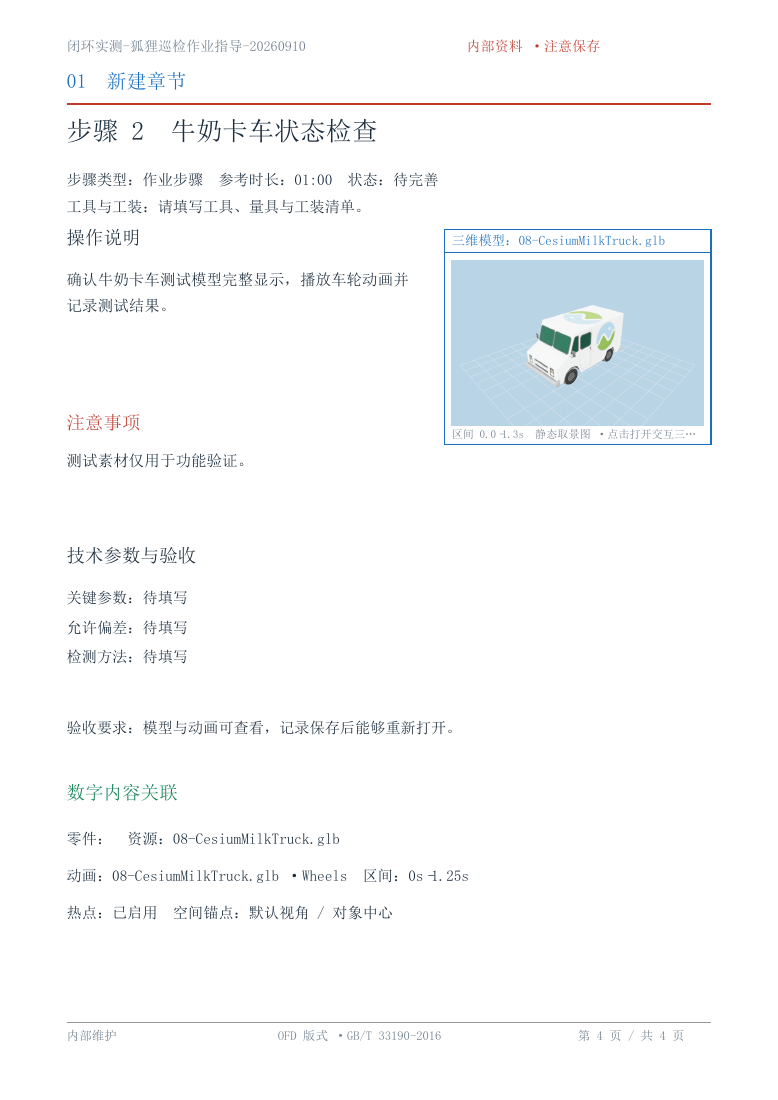

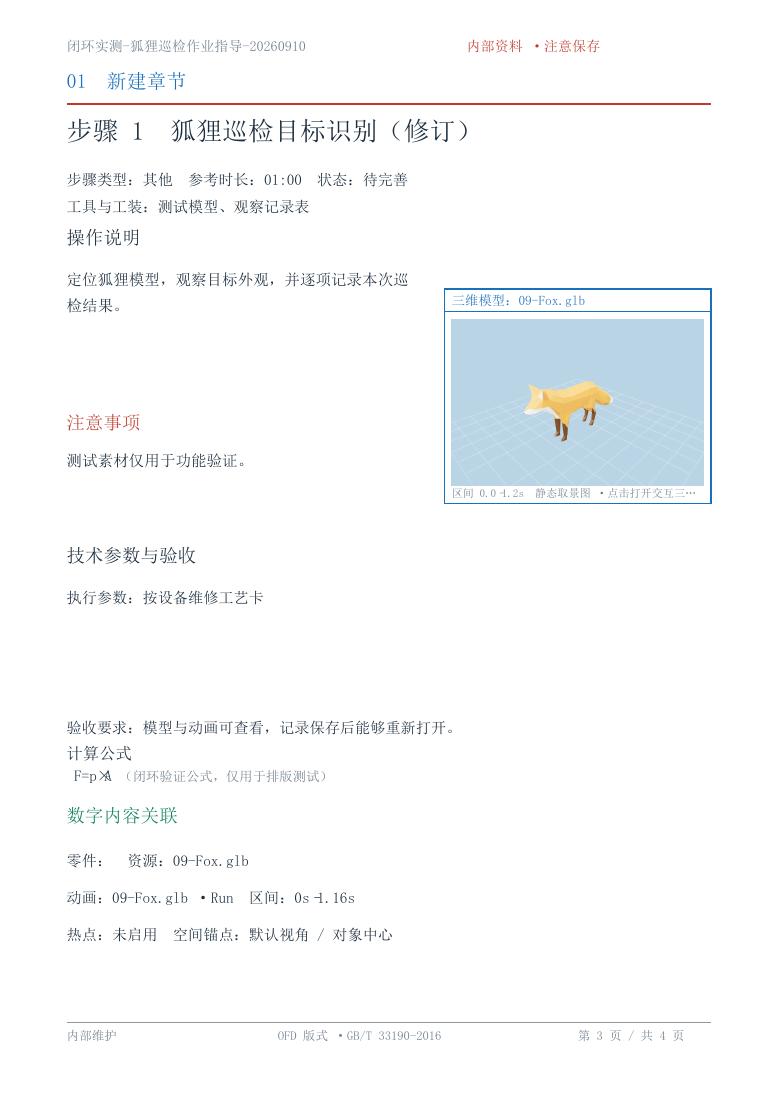

| 导入导出 | 实际 PDF 下载及四页版式 | 修复通过 | final-pdf-page-1 至 4 | 中文、目录、模型图、公式目视检查；字体存在替代。 |
| 导入导出 | 实际 OFD ZIP/XML | 本地通过 | artifact-validation | 未用第三方原生 OFD 阅读器验证标准一致性或签章。 |
| 导入导出 | 离线 ZIP、GLB 轻量化、运行时 | 修复通过 | offline / artifact-validation | 卡车导出按已有逻辑压缩；结构与动画保留，非原字节复制。 |
| 离线 | 断开公网/业务服务后本地启动阅读 | 本地通过 | offline | Windows + Node.js 本地静态服务；没有依赖外站的请求。 |
| 离线 | 手机尺寸、麒麟、真实移动设备 | 部分覆盖 | 23-offline-mobile | 390×844 可显示，按钮换行与三维取景仍偏拥挤；未测实机、麒麟。 |
| 教学 | 学员指导书列表、正式阅读内容 | 待确认改造 | 正式内容查询 + teaching 接口查询 | 不能从本地发布进入正式教学阅读。 |
| 教学 | 收藏、个人笔记、检索、进度 | 待确认改造 | 原始需求与离线入口核对 | 离线缺个人笔记/收藏入口；需与在线用户身份及进度方案一并实现。 |
| 教学 | 学习统计、报表、训练/考试联动 | 待确认改造 | 后端 teaching/guides 与原始需求 | 未因后台存在接口而判为全链路通过。 |

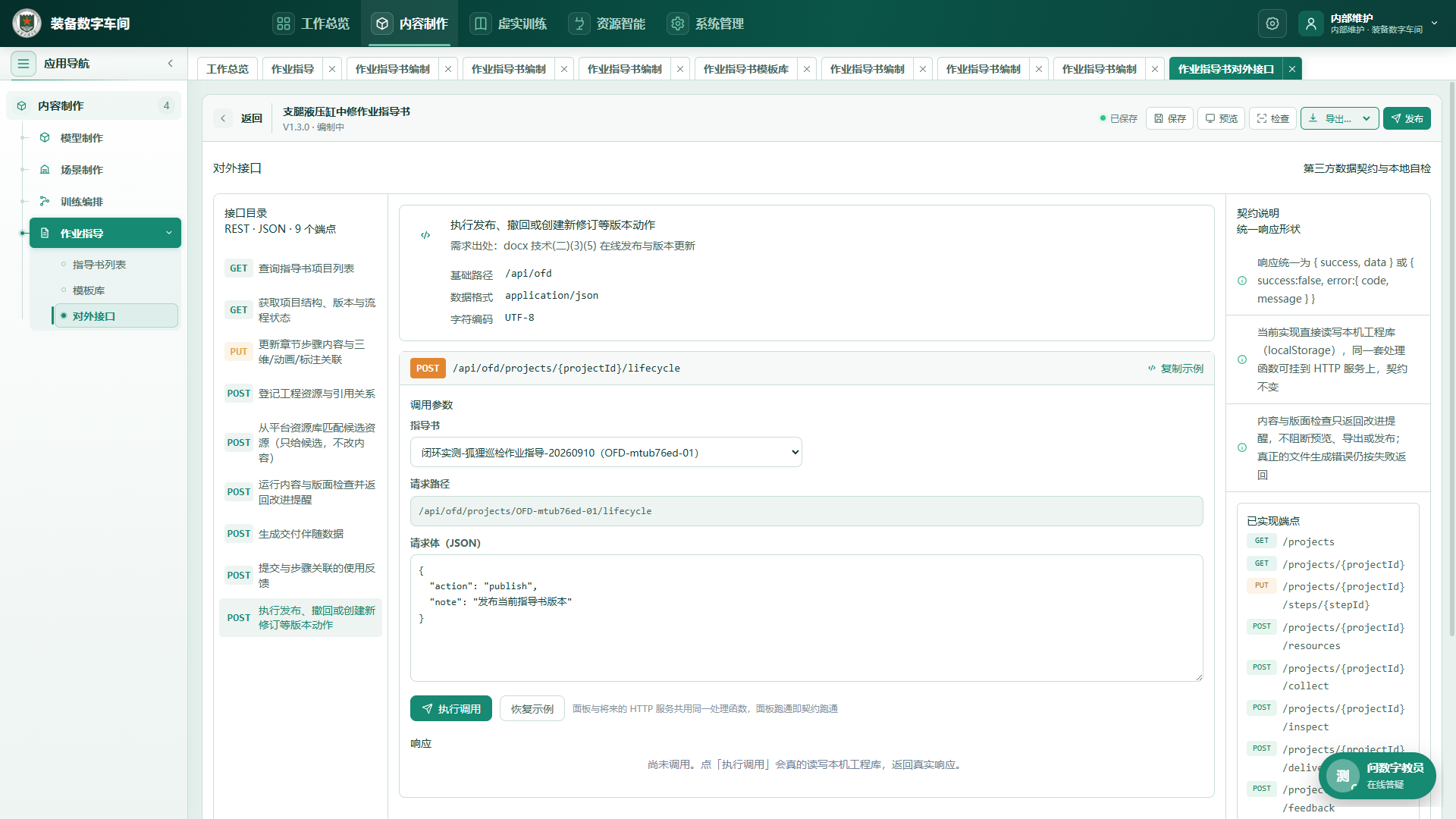

| 接口 | 九个本地契约操作与反馈样例 | 修复通过 | api / revision | 八个本地请求逐个执行；生命周期通过发布 UI 单独实测。 |
| 接口 | 第三方 HTTP 调用、鉴权、正式反馈 | 待确认改造 | api：零真实业务 HTTP 请求 | 显示 /api/ofd 不代表服务端真实提供该接口。 |
| 质量 | 构建、单元回归、浏览器异常 | 通过 | build 及 20 项测试 | 选定最终 E2E 阶段无 pageerror；不包含早期定位脚本失败。 |
| 质量 | 三主题、键盘、长文档、并发和性能指标 | 待补验证 | 本轮边界 | 未验证所有组合；不能宣称 <1s / ≥25fps / ≥99% / ≤10s 已达标。 |
4. 需要确认的较大调整
建议按 A → B → C 实施，复用现有后端和编辑器。以下尚未实施，避免在本次 bugfix 中静默改变存储、权限和发布规则。
| 范围 | 具体实施 | 验收闭环 |
|---|
| A：编辑与正式内容闭环（优先） | 保留现有编辑器，将列表、工程保存、模板/模型/场景选择、权限和版本操作对接现有 content 接口。服务端为数据真值；明确迁移本地工程和 IndexedDB 文件，不能静默覆盖。发布时提交 OFD 和离线 ZIP，并遵循现有可选审核设置。 | 验收：新建→编辑→刷新/换浏览器→发布→旧版本不变→撤回；正式数据库与界面一致，其他账号按权限可见。 |
| B：教学阅读闭环 | 衔接现有教学指导书、阅读记录和反馈接口；补齐个人笔记、收藏、学习进度与统计。离线笔记是否回传及冲突处理需要与在线范围一起定。 | 验收：教员发布→学员阅读→记录/笔记/反馈保存→教员统计可查询；账号隔离生效。 |
| C：对外接口真实联调 | 将当前本地契约自检与真实 HTTP 接口对齐，文档标明真实路径、参数、错误及授权；沿用现有平台认证机制，不新增密钥文件或独立服务。 | 验收：从独立客户端调用，读取/修改/反馈真实工程，未授权请求被拒绝。 |
另有后续验证项：移动窄屏按钮与取景拥挤、完整主题/键盘矩阵、原生 OFD 阅读器、麒麟、长文档与性能压力测试。真实装备内容覆盖率及专业维修正确性需业务资料与实际装备验收。
5. 交付文件与复核方法
下载实测 PDF · 下载 OFD · 下载离线 ZIP · 下载工程 JSON · 需求规格 · 构建计划 · 完整 JSON 报告
离线 ZIP 完整解压后用其 Windows 启动脚本运行，需要已有 Node.js，通过本机 HTTP 打开，不能直接 file://。运行时和两个 GLB 均在包内，无公网或业务 API 依赖。OFD 已检查 ZIP/XML，PDF 四页已渲染核对；未宣称第三方 OFD 认证，PDF 字体跨平台一致性未验证。
测试数据保留在隔离的自动化浏览器空间，不在用户日常浏览器或服务端列表中。工程 JSON 含资源引用，不含所有模型原字节，导入编辑时需重新选择本地素材；离线 ZIP 是可独立复核的阅读交付物。下载内容使用测试文字，不能用于实际维修操作。
| 交付物检查 | 结果 | 说明 |
|---|
| PDF 四页可解析且每页含文本 | PASS | 4 pages |
| OFD ZIP 完整、入口和 XML 可解析 | PASS | 9 XML files; 未使用第三方 OFD 阅读器认证 |
| 离线 ZIP 完整 | PASS | 16 files |
| 离线脚本没有 Vite 开发缓存引用 | PASS | |
| 离线狐狸和卡车 GLB 结构及动画保留 | PASS | 导出按现有逻辑轻量化，卡车从 369980 缩至 318276 字节；非原文件逐字节复制。实际渲染和动画另由浏览器验证。 |
| 离线包含本地 Three.js 和解码器 | PASS | |
7. 测试明细
环境：Windows、Edge headless、Playwright，1920×1080；前端 6180，经 Gateway 6100；root 编辑、admin 只读。离线包通过隔离的 18766 本地静态服务运行并阻断其他主机请求。未将浏览器登录凭据写入报告。
命令：node tools/guide-closure-live.mjs <phase>（多阶段顺序执行，不能并发共享浏览器状态）；python tools/guide-artifact-check.py；node --test scripts/guide-legacy-closure.test.mjs；现有 5 个 guide 测试脚本（17 项）；pnpm run build（含 vue-tsc 和构建后校验）。新旧单元测试共 20 项通过，构建完成，仅既有 chunk size 提示。
早期脚本定位失败、重复运行造成的选择器歧义、Playwright storageState 无法恢复 Blob 原型，都未作为产品缺陷统计；实际模型测试通过界面重新导入，再在同一上下文刷新验证持久化。原始中间记录保留用于追溯，最终统计只采用下面选定阶段。
| 阶段 | 断言 | 结果 | 说明 |
|---|
| create | 通过界面从空白模板创建指导书 | PASS | |
| create | 创建调用正式内容接口 | FAIL | 当前页面使用浏览器本地工程库 |
| create | 新建工程出现在正式后端列表 | FAIL | |
| edit | 步骤标题、说明、工具、安全、验收编辑保存 | PASS | |
| edit | 刷新后恢复已保存的本地内容 | PASS | |
| edit | 新增步骤后保存 | PASS | |
| edit | 正文续页和复制页面保存 | PASS | |
| edit | 撤销复制恢复页数 | PASS | |
| edit | 重做复制恢复页数 | PASS | |
| edit | 导入真实 Fox.glb 文件并登记本地资源 | PASS | |
| reader | 查看角色的正文编辑控件禁用 | PASS | |
| reader | 查看角色可以使用导出菜单 | PASS | |
| reader | 查看角色可以使用页码和缩放 | PASS | |
| reader | 只读用户实际导出 OFD 且不修改工程 | PASS | |
| missing | 访问不存在的指导书不会自动新建 | PASS | |
| content | 公式与说明保存 | PASS | |
| content | 发布保存本地正式版本 | PASS | |
| revision | 修订不改变旧的正式版本快照 | PASS | |
| revision | 工程 JSON 导入恢复步骤与资源关联 | PASS | |
| revision | 狐狸动画真实改变渲染帧 | PASS | |
| revision | 狐狸截取当前角度保存纸面图片 | PASS | |
| revision | 卡车动画真实改变渲染帧 | PASS | |
| revision | 卡车截取当前角度保存纸面图片 | PASS | |
| revision | 新修订再次发布并留存历史版本 | PASS | |
| revision | 撤回本地正式版本 | PASS | |
| templates | 四类模板列表 | PASS | |
| templates | 模板 1 静态版式预览 | PASS | |
| templates | 模板 1 动态目录切换 | PASS | |
| templates | 模板下载 pdf | PASS | |
| templates | 模板下载 ofd | PASS | |
| templates | 模板 2 静态版式预览 | PASS | |
| templates | 模板 2 动态目录切换 | PASS | |
| templates | 模板 3 静态版式预览 | PASS | |
| templates | 模板 3 动态目录切换 | PASS | |
| templates | 模板 4 静态版式预览 | PASS | |
| templates | 模板 4 动态目录切换 | PASS | |
| templates | 选用模板真正生成章节步骤 | PASS | |
| templates | 新文档不混入演示版本和反馈 | PASS | |
| templates | 新文档不混入其他装备参数与来源 | PASS | |
| templates | 列表默认按创建时间倒序 | PASS | |
| layout | 插入表格、填写单元格、合并拆分与边框保存 | PASS | |
| layout | 插入正文自由块后保存 | PASS | |
| layout | 二维框标注保存 | PASS | |
| layout | 动态阅读检索步骤 | PASS | |
| layout | 表格、自由块、二维标注重开后保留 | PASS | |
| layout | 列表按编号检索 | PASS | |
| layout | 重置恢复创建时间排序 | PASS | |
| api | 对外接口展示九个操作 | PASS | |
| api | 本地接口调度 list-projects 返回成功 | PASS | 200
GET /api/ofd/projects
10 ms
{
"success": true,
"data": {
"total": 3, |
| api | 本地接口调度 get-project 返回成功 | PASS | 200
GET /api/ofd/projects/OFD-mtub76ed-01
8 ms
{
"success": true,
"data": {
|
| api | 本地接口调度 update-step 返回成功 | PASS | 200
PUT /api/ofd/projects/OFD-mtub76ed-01/steps/step-01
26 ms
{
"success": tru |
| api | 本地接口调度 register-resource 返回成功 | PASS | 201
POST /api/ofd/projects/OFD-mtub76ed-01/resources
35 ms
{
"success": true,
|
| api | 本地接口调度 collect-resources 返回成功 | PASS | 201
POST /api/ofd/projects/OFD-mtub76ed-01/collect
44 ms
{
"success": true,
|
| api | 本地接口调度 inspect 返回成功 | PASS | 200
POST /api/ofd/projects/OFD-mtub76ed-01/inspect
9 ms
{
"success": true,
" |
| api | 本地接口调度 delivery-manifest 返回成功 | PASS | 200
POST /api/ofd/projects/OFD-mtub76ed-01/delivery-manifest
6 ms
{
"success": |
| api | 本地接口调度 submit-feedback 返回成功 | PASS | 201
POST /api/ofd/projects/OFD-mtub76ed-01/feedback
25 ms
{
"success": true,
|
| api | 接口面板未发送真实 HTTP 业务请求 | PASS | 这里通过本地函数调度，需要接入正式 API 才可外部调用 |
| offline | 离线包章节步骤可以阅读与切换 | PASS | |
| offline | 离线模型 1 动画可播放 | PASS | |
| offline | 离线模型 1 观察操作可执行 | PASS | |
| offline | 离线模型 2 动画可播放 | PASS | |
| offline | 离线模型 2 观察操作可执行 | PASS | |
| offline | 断开公网和业务服务后没有外部依赖请求 | PASS | |
| offline | 离线个人批注与收藏入口 | FAIL | 当前离线阅读器未提供原始需求中的个人笔记、收藏和学习进度回传 |
| final-document | 狐狸按实际尺寸取景后保存 | PASS | |
| final-document | 卡车按实际尺寸取景后保存 | PASS | |
| final-document | 两个模型的取景图片重开后保留 | PASS | |
| export | 导出 project 下载文件 | PASS | |
| export | 导出 requirement 下载文件 | PASS | |
| export | 导出 plan 下载文件 | PASS | |
| export | 导出 pdf 下载文件 | PASS | |
| export | 导出 ofd 下载文件 | PASS | |
| export | 导出 offline 下载文件 | PASS | |
| resources | 导入本地视频并在原生播放器实际播放 | PASS | |
| resources | 视频当前帧海报保存到步骤 | PASS | |

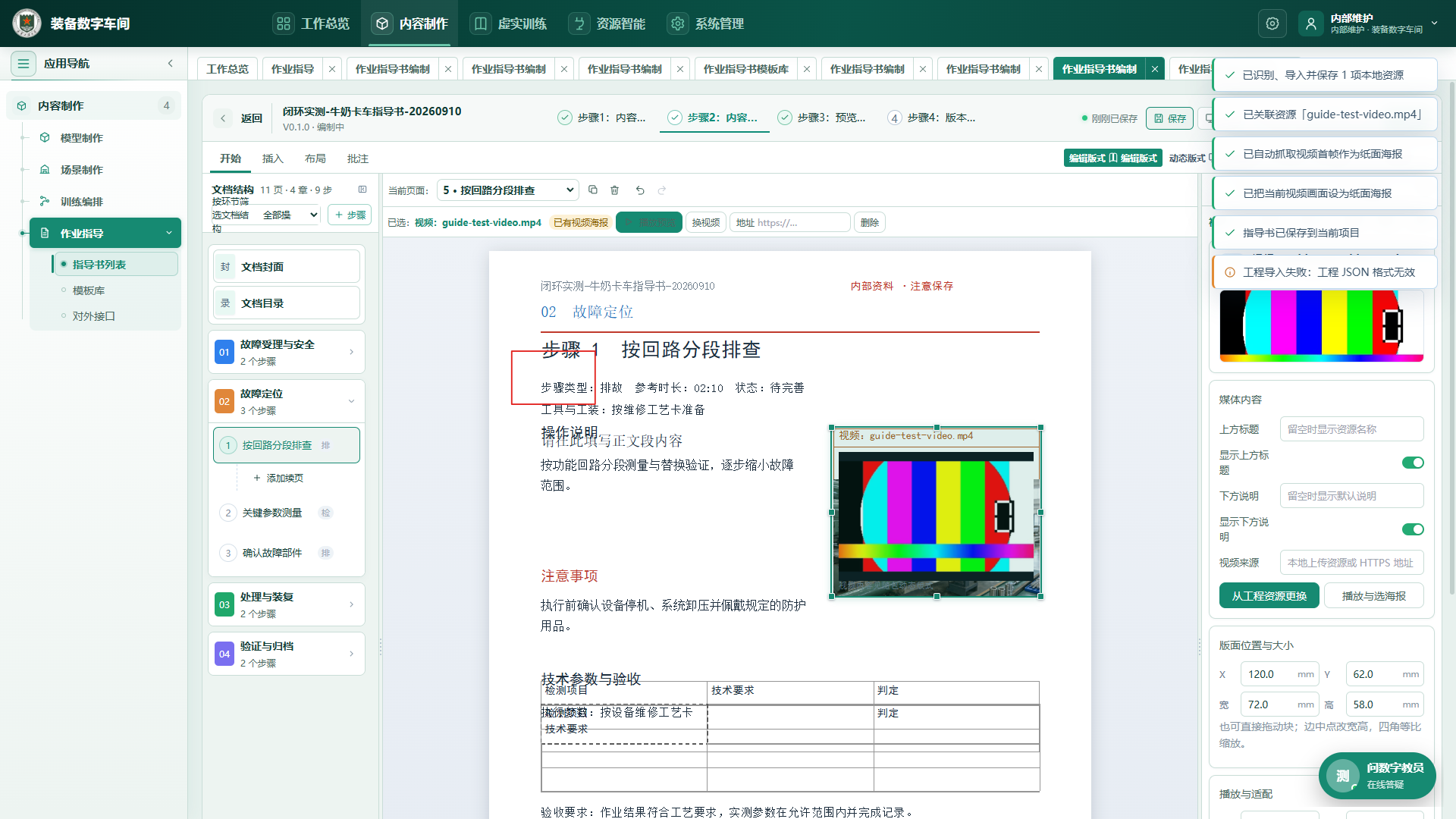

| resources | 非法工程 JSON 被拒绝且原工程保留 | PASS | |
| resources | 编制工程同步到正式内容库 | FAIL | 实测仅写入浏览器本地库；正式内容库查询 HTTP 200 |
| resources | 编制发布结果进入教学指导书列表 | FAIL | 教学查询 HTTP 200 |
最终选定阶段 pageerror 总数：0。真实 HTTP 业务写请求为零是尚未接入的证据，而不是接口性能验证。
