桥梁流程 · 取景与操作控件验收

2026-09-15 · 正式 HTML + JavaScript 工作区

通过 39 个步骤、94 个模型操作、39 次服务端预览校验。
本地及局域网通过；生产构建、正式路由契约和 16 项相关测试通过。

本轮六项调整

底栏图标收起/展开步骤、面板及全屏放到底栏右侧。按钮仅显示图标，title 和无障碍名称随状态切换；全屏仍保留底栏和退出按钮。
初始化取景进入场景显示整车与操作台总览，按可用显示区域取景，避开教员和工具。点击标签或进入后续步骤时再聚焦，普通聚焦与主动放大分别限制显示尺寸。
全部流程辉光训练/预览进入场景时，所有当前可见的流程部件以青色轮廓显示，当前操作目标以金色区分。正式考试保持原有提示限制。
独立半透明工具新增“其他半透明”，保持流程部件实体显示。与“高亮问题设备”独立切换；关闭后恢复保存的材质透明度，不影响地形。
正面与动作方向根据实际 GLB 校准各类部件观察方向。互救面板从 -X 侧正视，文字可正读；开关绕靠近面板的固定端向“开”的上方旋转。005、006 共用校准；取力器手柄铰点也改为靠近壳体的一端。
同类回归逐项执行四套流程，验证所有目标的实际网格命中、固定观察距离、灯光一致、标签不重叠和服务端预览校验。008 两处观察记录仍按界面流程填写并留给教员复核。

初始总览

大屏初始视角与互救开关

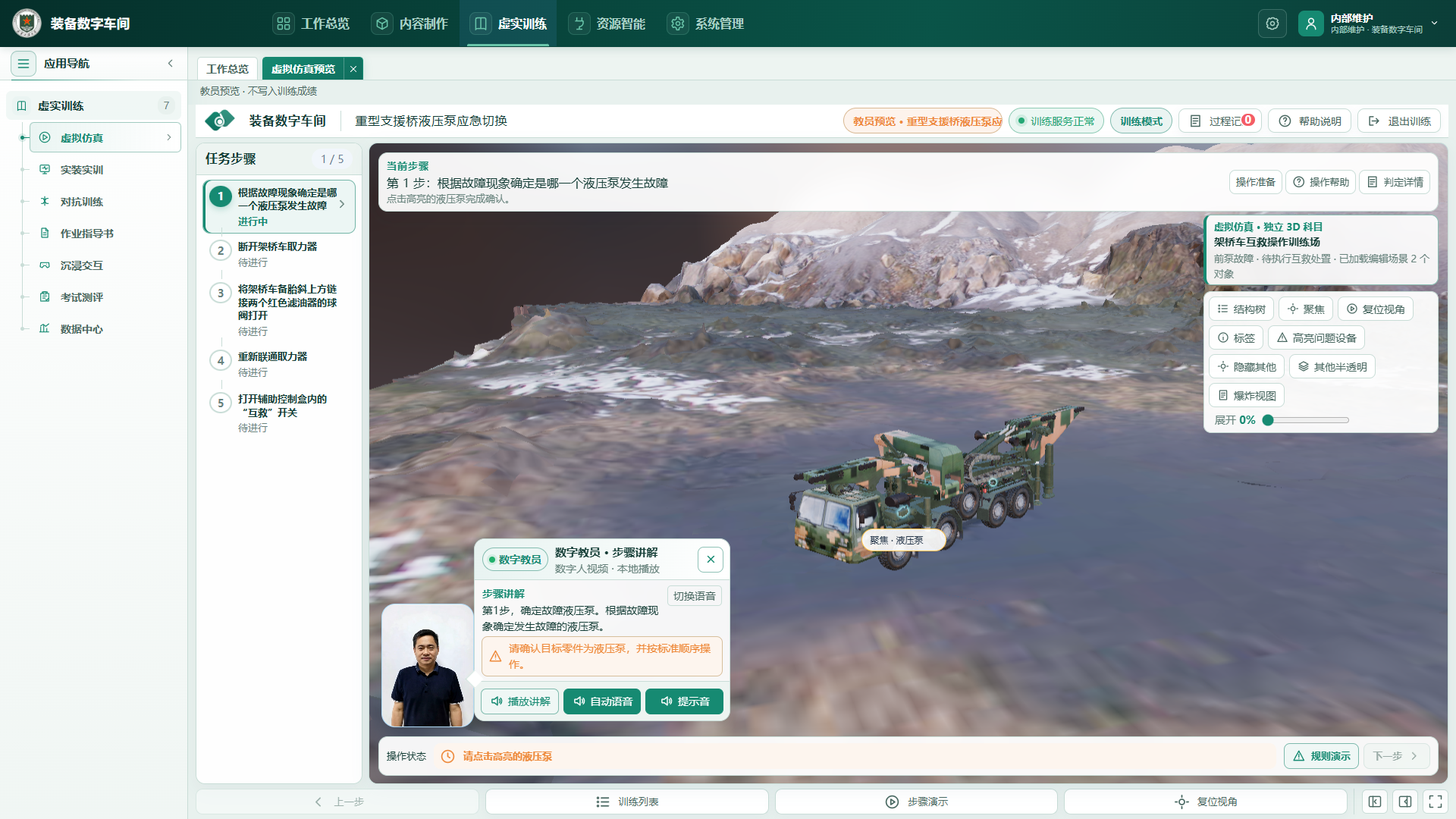

1920 初始总览

1920×1080：保留整车环境，初始不直接放大液压泵。

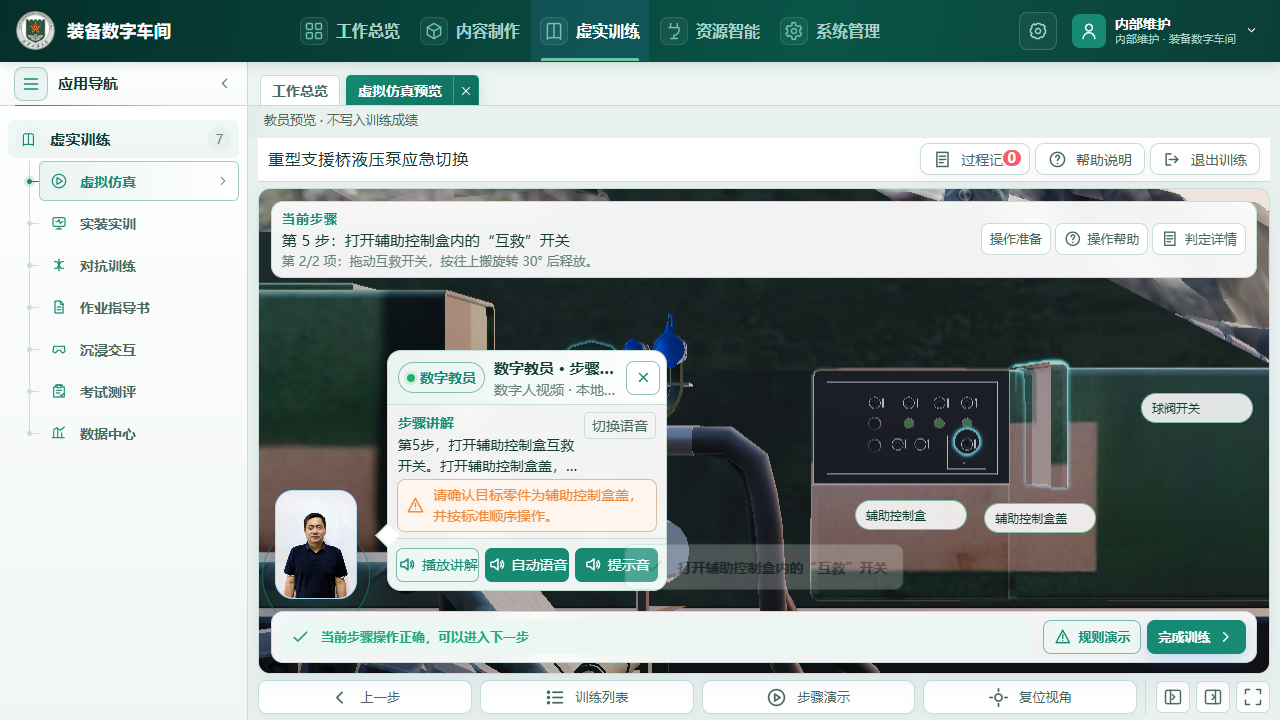

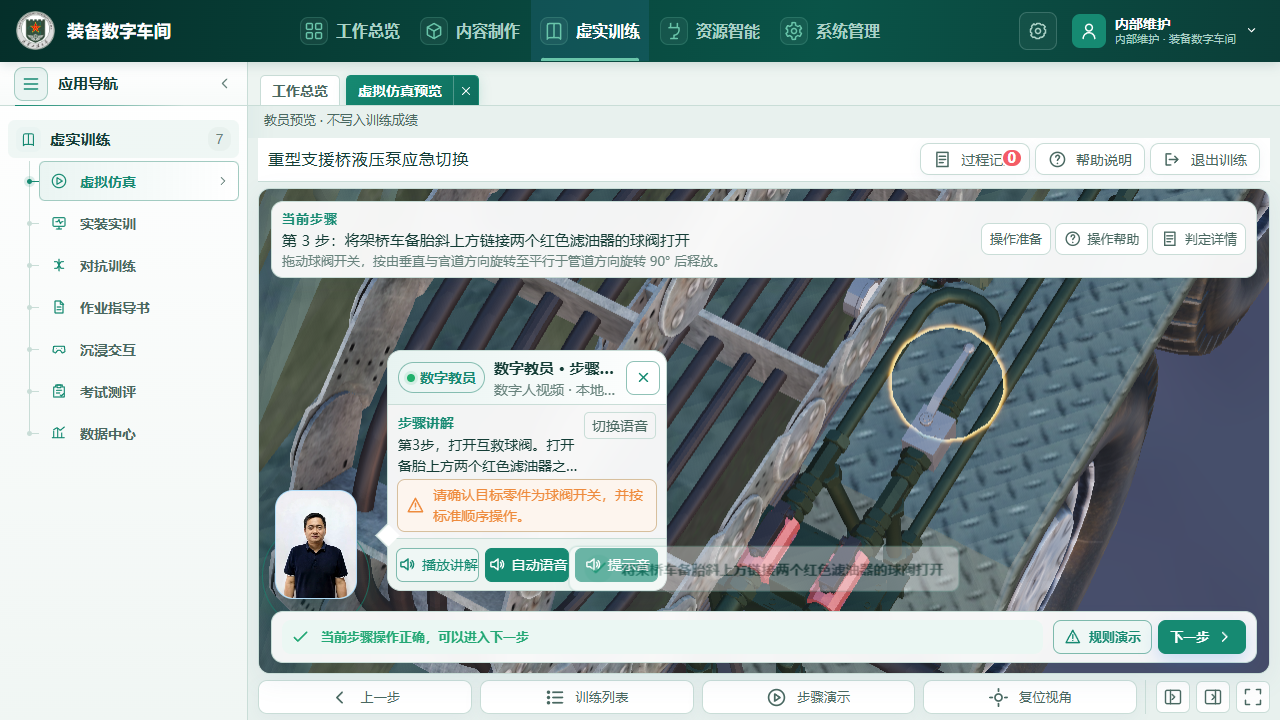

互救开关向上转动

实际拖动中：从面板正面观察，手柄端点向上移动，固定端不位移。脚本同时验证世界坐标变化。

底栏、全屏与小屏

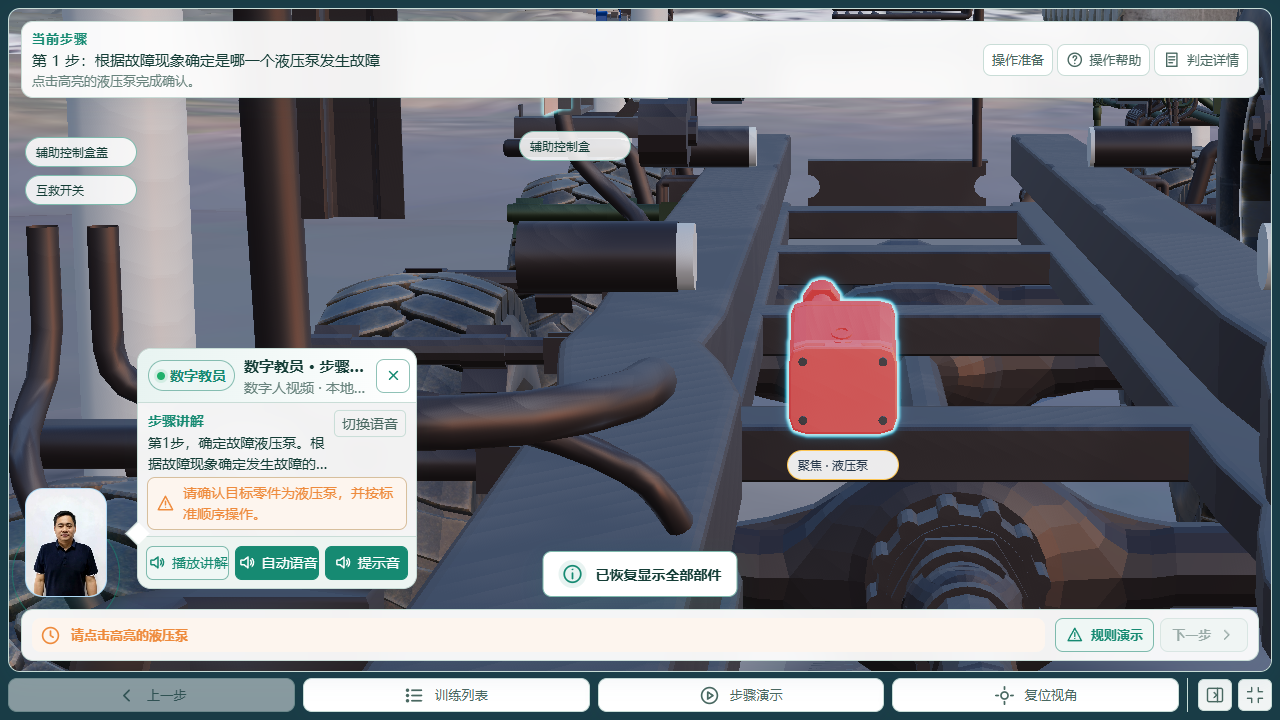

1280 全屏及底栏

1280×720 全屏：底栏右侧保留面板和退出全屏图标。

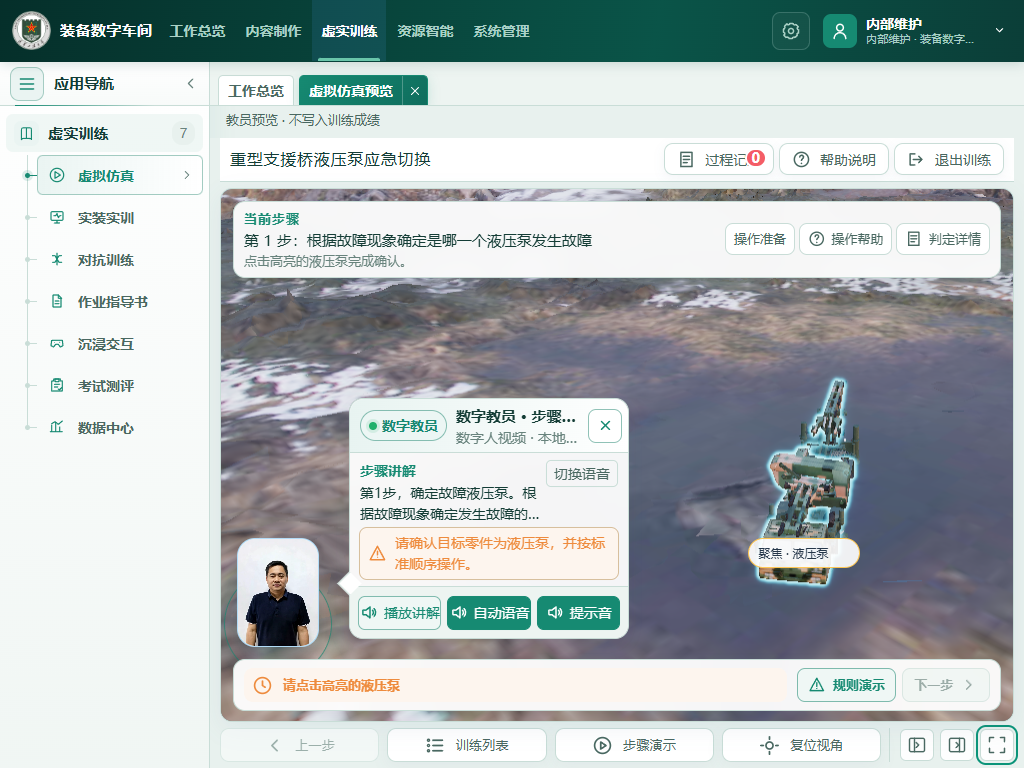

1024 小屏控件

1024×768：模型自由查看、材质切换及 Esc 退出，无页面横向溢出。

局域网 1920 完整拖动流程 · 局域网 1024 控件回归

验证范围

现有任务的管理员/教员预览；未创建任务或写入学员成绩。005 小屏使用点击，006–008 使用拖动；另在局域网大屏验证 005 拖动。 所有操作均使用真实鼠标输入；浏览器注入仅用于读取相机、材质、网格和旋转端点。观察距离、可操作性与方向校验对应现有模型，未新增机械受力仿真。

汇总 JSON · 构建和命令记录

以本报告链接的通过记录为准；目录内可能保留此前调试截图。
